Kohandatud fiiberoptilised kaablid
Kaasaegse optilise side infrastruktuuri põhjalik juhend
Tänapäeva omavahel ühendatud maailmas võidavad kiirus ja tööaeg. Hengtongi kohandatud fiiberoptilised kaablid muudavad keerulised ehitused prognoositavateks tulemusteks. Projekteerime, toodame ja tarnime ühe katuse all-optilisest toorikust valmis kaabli ja paikamiseni. See vertikaalne integratsioon lühendab tarneaega ja lukustab kvaliteeti. Meie ülemaailmne tootmis- ja teenindusvõrk lisab kohalikku tuge, kiiret tõusu{5}}ja stabiilset tarnimist FTTH, 5G, andmekeskuste ja isegi allveelaevade jaoks.
Vask kannab elektrone; kiud kannab valgust. Sellepärast vabastavad kohandatud fiiberoptilised kaablid tohutu ribalaiuse ja häiretekindluse. Hengtong võimendab seda serva konstrueeritud valikutega iga marsruudi ja keskkonna jaoks-ADSS ja OPGW õhuvõrkude jaoks, mikro-puhutud ja lint suure-tihedusega kanalite jaoks, leegiaeglustavad-siseruumides konstruktsioonid ja MPO/MTP magistraalid kiireks pöördeks-. Järgime rahvusvahelisi standardeid täieliku-kettide testimisega, nii et saate väiksema kadu, pikema tööaega, puhtamad installid-ja partneri, kes ulatub viimasest-miilist ookeaniülese piirkonnani.
Teadus kiudoptilise tehnoloogia taga
Füüsika mõistmine ei ole ainult akadeemiline{0}}see on põhjus, miks Hengtongi kohandatud fiiberoptilised kaablid tagavad prognoositava ja suure{1}}kasumimarginaali selles valdkonnas. Luues südamiku/katte murdumisnäitaja profiili täieliku sisemise peegelduse ja tihedamate painderaadiuste jaoks, lukustavad meie meeskonnad madala sumbumise kõverate ümber ja stabiilse latentsusaja tegeliku-koormuse korral. Tulemus: puhtamad lingid, pikem tööaeg ja kiirem -üleminek FTTH-le, 5G-le, andmekeskustele ja missiooni{8}}kriitilistele tugiliinidele-. Hengtongi rakendusinsenerid aitavad teie kahjueelarvet ja kiirendusplaani määrata.
Klaasist võrguni – Hengtongi kohandatud fiiberoptilised kaablid algavad-majasisese eelvormi ja kiudude tõmbamisega-, mida kuumutatakse ~2000 kraadini ja tõmmatakse automaatsetel läbimõõdu/kontsentrilisuse juhtimisega automaatsetel liinidel ühtlase 125 µm läbimõõduni. Esmased katted kõvenevad koheselt, et kaitsta puutumata pindu; iga kilomeeter on tõestatud-testitud ja OTDR-kontrollitud täieliku jälgitavusega. See vertikaalne integratsioon lühendab teostusaega, stabiliseerib SKU-de kvaliteeti ja annab teile ühe vastutustundliku partneri projekteerimisest tarnimiseni.
Kaitsekihid on olulised, nii et meie kohandatud fiiberoptilised kaablid kasutavad optimeeritud materjale ja marsruudile kohandatud kihtide kujundust: PBT lahtised torud mõõtmete stabiilsuse tagamiseks, PP- või LSZH-särgid ohutuse ja vastavuse tagamiseks, vett{0}}tõkestavad lõngad/teibid, aramiidtugevdused ja leegiaeglustavad ühendid karmi keskkonna jaoks-. Hengtong kinnitab retseptid IEC/ITU-T/UL-eesmärkide (UV, sool-udu, temperatuurimuutused, purustamine, löök) järgi, seejärel pakib BOM-i valikud teie sertifikaadi, installikiiruse ja kulueesmärkide saavutamiseks,-mida toetavad globaalne tootmine, kohalik teenindus ja selged SLA-d proovist masstootmiseni.
Fiiberoptiliste eelvormide tootmine
Toorik on vundament-Hengtong ehitab selle majas-, nii et kohandatud fiiberoptilised kaablid saavad alguse konstrueeritud indeksprofiilidest, madalast sumbumisest ja tugevast paindejõudlusest.
Mikroskoopilistest lisanditest põhjustatud kadude vältimiseks kasutame ISO{0}}kontrollitud keskkondi, ranget tooraine-sõeluuringut ja interferomeetrilist kontrolli-, mis tarnib kontrollitud kontsentrilisuse ja täieliku jälgitavusega kohandatud fiiberoptilisi kaableid.
Vertikaalne integratsioon + globaalne võimsus + selged SLA-d tähendavad kiiremat proovivõttu, stabiilseid spetsifikatsioone kõigis SKU-des ja kohandatud fiiberoptilisi kaableid, mis on sertifitseeritud IEC/ITU/UL järgi FTTH, 5G, andmekeskuste ja allveelaevade juurutamiseks.
Mitme-kihilise kaitse disain
Materjalivirnad määravad välja tööaja. Hengtongi insenerid panevad PBT lahtised torud, vett{1}}blokeeriva lõnga/teibi, aramiidi tugevuse, valikulise teras/FRP-soomuse ja LSZH/PE-mantlid marsruudile ja kliimale-arktilise külma või troopilise kuumuse-nii, et kohandatud fiiberoptilised kaablid püsiksid stabiilsed, ohutud ja hõlpsasti paigaldatavad.
Kinnitame virna, mitte ainult kiudaineid. UV, sool-udu, muljumine/löök, madal-temperatuur ja termiline tsükkel vastavalt IEC/ITU/UL eesmärkidele-pluss sisemine OTDR ja täielik jälgitavus-, et teie kohandatud fiiberoptilised kaablid tagaksid täna väikese kadu ja sama arvu ka pärast aastaid õues viibimist.
Kiirus ja ulatus on sisse ehitatud-. Vertikaalse integratsiooni ja globaalse võimsusega Hengtong proovib kiiresti, lukustab kõigi SKU-de spetsifikatsioonid ja tarnib kohandatud fiiberoptilisi kaableid koos selgete SLA-lepingutega disaini toe, sertifitseerimisvajaduste ja õigeaegse -kohase kohaletoimetamise jaoks.
Konstruktsioonide projekteerimine ja insenerikaalutlused
Kaabliarhitektuuri valikud
Kohandatud fiiberoptiliste kaablite projekteerimine hõlmab keerulisi otsuseid konstruktsiooni kavandamise kohta, millest igaüks on kohandatud konkreetsetele rakendusnõuetele.
- Tsentraalsete torude kujundused: pakkuge lihtsust ja{0}}kuluefektiivsust väiksema kiudude arvu jaoks
- Lahtised torudega konfiguratsioonid: Pakkuge suurepärast kaitset ja paindlikkust suurema võimsusega paigaldustele
- Disaini tegurid: paigalduskeskkond, nõutav kiudude arv, mehaanilise pinge ootused ja pikaajaline{0}}kindlus
- Lint:Suure{0}}tihedusega paelad võimaldavad massliitmist (plokid 12F/24F), lühendades liitmisaega metroo-/magistraalide ehitustel ja andmekeskustel.
- Mikro-puhutud:Ultra{0}}kerged kanalid + madala-hõõrdumisega katted võimaldavad teil soovi korral kiude lisada; sobib suurepäraselt ülekoormatud linnadele ja uuendatavatele võrkudele.
- Soomustatud / ADSS / OPGW:terasest/FRP-soomused näriliste/purustamiseks ja otseseks-matmiseks; ADSS kasulike õhuvahemike jaoks; OPGW elektriliinide{1}}integreerimiseks.
Lahtise toru tehnoloogia
Kohandatud fiiberoptiliste kaablite puhul lasevad lahtised -torukonstruktsioonid kiududel hõljuda geeliga-täidetud PBT-torude sees, neelavad põrutusi, blokeerivad niiskust ja kõrvaldavad temperatuurikõikumised, ilma klaasile koormamata, -mis on ideaalne OSP marsruutide ja pika kasutusea jaoks.
Miks Hengtong lahtiste torudega kohandatud fiiberoptiliste kaablite jaoks:
- -Sisemine materjalide uurimis- ja arendustegevus ning segude valmistamine geeli ühtlaseks toimimiseks
- Toru/ümbrise valikud (PE, LSZH), vett{0}}tõkestav lõng/lint, tugevusega aramiidelemendid
- Kinnitatud rahvusvaheliste purustamise, löögi, vee läbitungimise ja termilise tsükli meetoditega
- Globaalne tootmine + partii-taseme jälgitavus + inseneri tugi projekteerimisest tarnimiseni
Meie kohandatud fiiberoptiliste kaablite tiksotroopsed täiteühendid on baasõlide, geelistavate ainete, antioksüdantide ja vesiniku püüdjate segud. Iga retsept on häälestatud katte ühilduvuse ja vananemisstabiilsuse jaoks, aidates võrkudel hoida madalat sumbumist ja puhtaid liitmistulemusi aastakümnete jooksul.
Liigne kiu pikkuse (EFL) kontseptsioon
Excess Fiber Length (EFL) on kohandatud fiiberoptiliste kaablite sisseehitatud-amortisaator, mis annab klaasile täpselt nii palju lõtvumist, et see tõmbab, painutab ja temperatuuri kõikumisi-väljutab, et lingid muutuksid puhtaks ja püsiksid põllul stabiilsena.
Pärisprojektide jaoks on EFL häälestatud vastavalt marsruudile, kliimale ja paigaldusmeetodile. Kohandatud fiiberoptiliste kaablite puhul sihivad insenerid tavaliselt ~0,05%–0,3% kaabli pikkusest: liiga vähe põhjustab kiudude pinget/katkestamist pinge all; liiga palju võib põhjustada mikro-paindekadu. Modelleerime koormusjuhtumeid, seejärel kontrollime tõmbe/termilise tsükliga, et lukustada madal sumbumine ja prognoositav splaissimine.
Miks Hengtong: rangelt kontrollitud SZ-i keerdumine, paigutus-pikkus ja geel-/teibisüsteemid hoiavad EFL-i ühtlasena SKU-de lõikes; tekstisisene mõõtmine ja partii-taseme jälgitavus tagavad, et kohandatud fiiberoptiliste kaablite kõik rullid vastavad spetsifikatsioonidele,-vähendades installiriski, lühendades aknaid- ja kaitstes kogu eluea jõudlust.
Peamised EFL-i kaalutlused
Keskkonna temperatuuri kõikumised
Paigalduspinge parameetrid
Pikaajalised{0}}libisemisefektid
Tuulest/vibratsioonist tulenev dünaamiline stress
Ühilduvus kaabli struktuuriga
Kohandatud fiiberoptiliste kaablite tootmine nõuab täpset kontrolli. Hengtongis töötavad sekundaarsed-katmisliinid profileeritud temperatuuridel ja stabiliseeritud liinikiirustel, kusjuures sisemised mõõturid jälgivad reaalajas katte kontsentrilisust ja välisläbimõõtu. See suletud ahelaga-protsess tagab väiksema kadu, puhtamad ühenduskohad, rullide---järjepidevuse ja partii-taseme jälgitavuse-, nii et teie projektid käivituvad kiiresti ja püsivad stabiilsena.
01
Dünaamiline väsimuse testimine
Kinnitab eluaegse töökindluse tsüklilise pinge ja mikro{0}}painutuse korral.
Hengtongi kohandatud fiiberoptiliste kaablite jaoks kasutame kiirendatud painde-/pingeprofiile ja tuletame dünaamilise väsimusen-väärtus (IEC/ITU), et ennustada pikaajalist-summutuse stabiilsust-, et teie võrk püsiks puhtana esimesest päevast kuni -eluea lõpuni.
02
Keskkonnasõbralikud jalgrattakatsed
Tõesta kohandatud fiiberoptilisi kaableid reaalses kliimas. Hengtong teostab IEC-klassi termotsüklit, niiskuse-külmutamist ja termilist-šokki instrumentidega varustatud kambrites, seejärel kontrollib sumbumise triivi, madala-temperatuuri painde terviklikkust, ümbrise/geeli stabiilsust ning vee-tõkestamise tõhusust{6} eel- ja järelkontrollimise{6} abil. temperatuuri-äärmine töökindlus koos partii-taseme jälgitavusega.
03
Optilised mõõtmised
Kontrollime, mis on teenuse{0}}sisestuse kadumise, tagastamise kadumise ja ribalaiuse puhul oluline. Hengtongi kohandatud fiiberoptiliste kaablite puhul arvutavad kalibreeritud OLTS/OTDR ja reflektomeetria IL/RL kaardi pistiku, splaissi ja piki rulli kohta, samas kui spektraal-/dispersiotestid (EMBc λ-pühkimised MMF-i puhul; CD/PMD SMF-i puhul) mõõdavad ribalaiust. Tulemused tarnitakse koos IEC/ITU piirangute -taseme COA-dega, tagades prognoositavad-tõusud ja stabiilse pikamaa{6}}jõudluse.
04
Automatiseeritud testimissüsteemid
Suletud-ahela automatiseerimine jälgib sadu parameetreid sekundis-diameetrit, kontsentrilisust, pinget, kõvenemisasendit, geelitäitmist, SZ-paigutuse pikkust-, samal ajal kui OLTS/OTDR kontrollib optikat sees, tagades, et Hengtongi kohandatud fiiberoptilised kaablid jäävad spetsifikatsioonirulli-to{{4 piiresse. SPC-reeglid käivitavad liinil kohesed mikro-korrektsioonid, vähendavad varieeruvust, kaitsevad sumbumise sihtmärke ja kiirendavad -puhtaid pöördeid kohapeal.
Armor kihi integreerimine
Soomuskihtide kasutamine teatud kaablikonstruktsioonides lisab tootmise keerukuse veel ühe mõõtme. Terastelinti, gofreeritud terasest või aramiidlõnga tugevdusi tuleb rakendada täpse pingekontrolliga, et tagada mehaaniline kaitse, põhjustamata optilistele kiududele kahjulikku pinget.
Nende tugevuselementide integreerimine nõuab diferentsiaalse soojuspaisumise hoolikat kaalumist, kuna metallist ja mittemetallist{0}}komponendid reageerivad temperatuurimuutustele erinevalt.
Kiudoptilise kaabli tootmisprotsess
Toorikute tootmine
Ultra{0}}puhas klaas alustab jõudluskõverat. Hengtong koostab ja ehitab eelvormid-majas, lukustades südamiku/katte indeksprofiili väikese kadu ja tihedate painde jaoks. See juhtseade on meie kohandatud fiiberoptiliste kaablite-ennustatava sumbumise, stabiilse latentsuse ja kiiremate kinnitamiste aluseks.
Kiudude joonistamine
Kuumutame tooriku ~2000 kraadini ja tõmbame automatiseeritud joontele ühtlase 125 μm kiu. Sisseehitatud mõõdikud kella läbimõõt, kontsentrilisus ja katte kõvenemine reaalajas. Tulemus: puhas klaas ja puhtad esmased katted, mis aitavad teie kohandatud fiiberoptilistel kaablitel kiiremini liituda ja kauem töötada.
Puhverdamine ja strandimine
PBT lahtised torud, tuunitudEFL(liigne kiu pikkus), SZ-kiudumine ja tiksotroopsed geelid kaitsevad klaasi põrutuste, niiskuse ja temperatuurikõikumiste eest. Vett-tõkestav lõng/teip ja aramiid-tugevuselemendid lisavad vastupidavust. See arhitektuur säilibKohandatud fiiberoptilised kaablidstabiilne üle kanali, õhu ja otseste{0}}matmisteede.
Jope ja soomus
Marsruudi-spetsiifilised jakid ja soomused-PE/LSZH ohutuse ja UV-kiirguse tagamiseks, teras/FRP näriliste ja muljumise jaoks, lainepapist teras otsematmiseks, ADSS/OPGW valikud kasulike vahemike jaoks. Me sobitame standardid ja kliima vastavalt teie ehituseleKohandatud fiiberoptilised kaablidpaigaldage puhtalt ja läbige ülevaatus esimesel korral.
Testimine ja sertifitseerimine
Optiline. Mehaaniline. Keskkonnasõbralik. Kontrollime IL/RL, CD/PMD, purustamise/löögi, vee läbitungimist ja termilist tsüklit IEC/ITU/UL suhtes. COA-d tarnitakse partii-taseme jälgitavusega. Nii ongiHengtongi kohandatud fiiberoptilised kaablidpakkuda päeva-üks pööre-kiirust ja eluaegset töökindlust-, mida toetavad globaalne võimsus ja selged SLA-d.
Kiudoptilise tehnoloogia mitmekülgsus on viinud spetsiifiliste rakenduste jaoks spetsiaalsete kaablite väljatöötamiseni
ADSS-i kaablid
Kõik-dielektrilised isetoetavad-(ADSS) versioonid võimaldavad utiliitidel suurendada olemasolevate tornide võimsust ilma katkestuste ja maandusriskideta. Need õhust kohandatud fiiberoptilised kaablid sõidavad toitekoridoris ohutult-ilma metalliliste elementideta, ilma indutseeritud-vooluriskideta-ja hoiavad ühendused stabiilsena ka tuule, jää ja äikesekeskkonnas.
Hengtongi insenerid on ADSS-i kohandatud fiiberoptilised kaablid suure{0}}tugevate aramiidlõngadega esmaseks koormusteeks, häälestatud EFL pinge vähendamiseks, vett{1}}blokeerivad torud/teibid ja UV-/raja{2}}kindlad AT-särgid kõrge-pingeväljade jaoks. Tulemuseks on pikk töökindlus, puhtad ühendusaknad ja korralikud kandikud käepärast{6}}.
Peamised insenerikaalutlused:
• Pinge{0}}suhted
• Galopiline käitumine tuules
• Elektrivälja pinge kõrge{0}}pingekeskkonnas
• Temperatuuri tsükliefektid
Miks Hengtong: pakume -otsa-otsa ADSS-i lahendusi-marsruudi modelleerimist, painde-pingutabeleid, vibratsioonijuhtimist ja sobivaid riistvarakomplekte-pluss tüübitestimist vastavalt rahvusvahelistele standarditele ja ülemaailmsele tootmisele, et tagada kohandatud fiiberoptiliste kaablite kiire ja järjepidev tarnimine.
Allveelaevade kaablid
Merepõhja jaoks ehitatud Hengtongi allveelaevade kohandatud fiiberoptilised kaablid ühendavad mitmekihilise terastraadist soomuskatte integreeritud vasest toitejuhtmetega, et taluda survet, hõõrdumist ja hoovusi,{1}}tagades samal ajal väikese kadu ja stabiilse juhitavuse adradel ja kaabli{2}}paigalduslaevadel.
Tasakaalustame tugevuse ja paindlikkuse, häälestades soomust (ühekordne/kahekordne), kesta (PE/PP), vett{0}}tõkestavaid elemente ja asetades- kuni marsruudini-, et teie allveelaeva kohandatud fiiberoptilised kaablid laadiksid, maksaksid, taastaksid ja uuesti{3}}lõpeksid paigaldus- ja hooldusaknad puhtalt.
Unikaalsed väljakutsed:
• Vesiniku teke metallide korrosioonist
• Survekindlus (kuni 8000 psi)
• Kaitse mereelustiku eest
• Süvamere{0}}remondivõimalused
Miks Hengtong: mereteede projekteerimine, matmisriskide hindamine, tehase- ja mere{0}}proovikatsetused ning ööpäevaringne projektitugi,-mis on tagatud ülemaailmse võimsuse ja partii{4}}taseme jälgitavusega-, et teie allveelaeva kohandatud fiiberoptilised kaablid saavutaksid jõudluseesmärgid ja ajakava väiksema kasutusriskiga.
Lintkiudkaablid
Lint-arhitektuurid pakivad rohkem klaasi väiksemasse ruumi. Paigaldades kiud tasapinnalistesse 12F/24F massiividesse, võimaldavad lint kohandatud fiiberoptilised kaablid tõelist massliitmist, liitmikaknade kokkusurumist, kandikute korrasolekut ning metroo magistraalide ja andmekeskuste kanalite ja riiulite tihedust maksimeerides.
Disaini omadused:
• Erakordsed geomeetrilise täpsuse nõuded
• Katkendlikud kleepuvad mustrid poolitamiseks
• Ühilduvus massisulandumisega
• Kõrge kiudude arv minimaalses{0}}ristlõikes
Miks Hengtongi lindiga kohandatud fiiberoptilised kaablid
- Kavandatud lamedad või rullitavad paelad (200/250 µm), millel on ühtlane tasapind, et tagada järjepidevad, väikese -massikadu
- Eelnevalt{0}}lõpetatud MPO/MTP magistraalvõimalused ja kassetisüsteemid kiireks-pööramiseks ja puhtaks kaablihalduseks
- Painutage-tundetuid kiuvalikuid ja sobivaid{1}}jopesid, et tasakaalustada tihedus-reaalse juhitavuse ja töökindlusega
- Tehase testandmed ja partii{0}}taseme jälgitavus, nii kõrge-võimsusega ehitused liiguvad disainist ellu-vähema üllatustega
Materjaliteadus ja keskkonnakaalutlused
Põlluelu algab materjalidest. Hengtongi kohandatud fiiberoptiliste kaablite puhul määrame marsruudi ja riskiprofiili järgi mantelühendid, mis on vastupidavad UV-kiirgusele, niiskusele, kemikaalidele ja bioloogilistele rünnakutele, jäädes samal ajal paindlikuks töötemperatuuridel.
Valmistame kohandatud fiiberoptilisi kaableid PE/HDPE või LSZH ümbristega, valikulise TPU/PUR-iga hõõrdumise jaoks, lisaks UV-stabilisaatorid, -näriliste/termiitide vastased lisandid, vett-tõkestavad lõngad/teibid ning korrosiooni-kindlad soomused, mis tagavad mehaanilise tugevuse ja vastupidavuse-4 pikaajalist stabiilsust ja vastupidavust. teie keskkond.
Levinud jope materjalid
Polüetüleen (PE)
Välitingimustes kohandatud fiiberoptiliste kaablite jaoks: UV{0}}stabiliseeritud HDPE-särgid peavad vastu ilmastikumõjudele, niiskusele ja kemikaalidele, säilitades samal ajal väikese hõõrdumise kanalis, et hõlbustada tõmbamist.
Hengtong häälestab PE segud (süsinik-mustad UV-paketid, valikulised näriliste/termiitide vastased lisandid{1}}) ja kinnitab standardi IEC 60794 (vee-läbilaskvus/UV/löök/muljumine), et teie kohandatud fiiberoptilised kaablid paigaldataks puhtalt ja kestaks kauem.
Polüvinüülkloriid (PVC)
Sise{0}}valmidus kohandatud fiiberoptiliste kaablite jaoks-paindlik, kulumiskindel-, kulusäästlik-ja kergesti töödeldav. Ideaalne ruumide/tõusutorude jaoks (nt UL CM/CMR), kus madala{7}}suitsu piirangud ei kehti; kui nõutakse pleenumit või halogeenivaba-, lülitub Hengtong LSZH segudele.
Häälestame PVC duromeetri/plastifikaatorid painde- ja ribade toimivuse tagamiseks ning kontrollime külma-painde ja leegi (UL 1581 VW-1 / IEC 60332-1), nii et teie kohandatud fiiberoptilised kaablid paigaldatakse puhtalt ja püsiksid siseruumides töökindlad.
Vähese suitsuga nullhalogeen (LSZH)
Tulekindlad ümbrised kohandatud fiiberoptiliste kaablite jaoks avalikes kohtades, andmekeskustes, transpordisõlmedes, tunnelites ja laevades-vähe suitsu, null halogeeni, et kaitsta inimesi, elektroonikat ja struktuure.
Hengtong loob halogeeni-vabu ühendeid, et need vastaksid standarditele IEC 60754-1/-2 (happegaas), IEC 61034 (suitsu tihedus) ja IEC 60332-1/-3 (leek) ning saab häälestada UV-stabiliseeritud LSZH-d valitud siseruumides/väljas. Tulemus: puhtam evakuatsiooni nähtavus, väiksem korrosioonirisk ja usaldusväärne käsitsemine – tarnitakse partiitaseme COA-dega, nii et teie kohandatud fiiberoptilised kaablid läbivad ohutusauditid esimest korda.
Fluoropolümeerid (PTFE, FEP)
Spetsiaalsete tööstuslike kohandatud fiiberoptiliste kaablite jaoks tagavad PTFE/FEP ümbrised või vooderdised kõrgel -temperatuuri stabiilsuse, erakordse keemilise inertsuse, madala hõõrdumise ja ühtlase dielektrilise jõudluse-, mis sobivad ideaalselt rafineerimistehastes, keemiatehastes ja puhastes ruumides.
Hengtong valib marsruudi järgi fluoropolümeeri klassid ja seina paksuse, kinnitab tõmbe-/hõõrdumist ja termilist tsüklit ning märgib koodide kompromissid (fluoropolümeerid sisaldavad halogeene-kasutavad LSZH-d, kus halogeenivaba -vaba on kohustuslik), et teie kohandatud fiiberoptilised kaablid oleksid nõuetele vastavad, vastupidavad ja hõlpsasti paigaldatavad.
Kuiva südamikuga kaabli tehnoloogia
Kuivad südamikud asendavad segased geelid vees -paisuvate teipide/lõngadega, mis lõikavad kaalu, lihtsustavad lõpetamist ja hõlbustavad ringlussevõttu-, mis sobivad ideaalselt kohandatud fiiberoptiliste kaablite põllul kiiruse ja jätkusuutlikkuse tagamiseks. Hengtong häälestab kuivad konstruktsioonid kanali-, õhu- ja otsematmisteede jaoks-, et meeskonnad saaksid puhtamate kandikutega kiiremini liita.
Kuidas see toimib?
Superabsorbeerivad polümeerid laienevad kokkupuutel, blokeerides pikisuunalise sissetungi ilma toru üle ujutamata. Kohandatud fiiberoptiliste kaablite puhul tasakaalustame paisumise kineetikat ja survet, et vesi kiiresti peatada, kaitstes samal ajal kiude mikro-painutuse- eest, mis on kooskõlas EFL-i, SZ-paigutuse ja toru geomeetriaga, et tagada stabiilne sumbumine.
Miks Hengtongi kuiv{0}}tuumalised fiiberoptilised kaablid?
Kinnitatud IEC 60794 vee-läbilaskvuse ja termilise tsükliga, koos marsruudi-sobivate teipide/lõngadega, madala-temperatuuri käitlemise ja partii-taseme COA-dega. Tulemus: kiirem ettevalmistus, geeli äraviskamine, kergemad rullid ja korratav välijõudlus,-toetub meie vertikaalselt integreeritud kuivade-tuumaliste kohandatud fiiberoptiliste kaablite tarnega.
Low Smoke Zero Halogen (LSZH) tehnoloogia
Tuleohutus algab jopest. Kohandatud fiiberoptiliste kaablite jaoks kasutavad LSZH ühendid mineraalseid täiteaineid (ATH/Mg(OH)₂), mis eraldavad kuumuse mõjul seostunud vee, pärsivad leegi levikut ja lõikavad suitsu/happegaase, mis sobivad ideaalselt avalikes kohtades, andmekeskustes, transiidis ja tunnelites. Hengtong loob halogeenivabad retseptid{3}, mis vastavad rangetele suitsu- ja söövitusnõuetele, hoides samas paigaldused puhtad ja nõuetele vastavad.
Suur täiteainekoormus võib plastikut jäigastada, seega häälestame LSZH-d kohandatud fiiberoptiliste kaablite{0}}käitlemiseks reaalses maailmas: optimeeritud osakeste suuruse jaotus, silaanipõhised sideained polümeeri ja täiteaine ühendamiseks ning elastomeeride modifikaatorid löökide ja külma{2}}painde jaoks. Kahe-kruviga segamine ja reoloogiakontroll tagavad joped, mis eemaldatakse puhtalt, painduvad kitsastes kohtades ja taluvad temperatuuri tsüklit.
Kindluse mõttes on Hengtongi kohandatud fiiberoptilised kaablid koos testimisandmetega, mis vastavad standarditele IEC 60754-1/-2 (happegaas), IEC 61034 (suitsu tihedus) ja IEC 60332-1/-3 (leek). Soovi korral joondame täiendavate sektoritega (nt EN 45545 raudtee jaoks). Saate tulekindla jõudluse ilma mehaanilist töökindlust ohverdamata, mida toetavad partiitaseme COA-d ja stabiilne ülemaailmne tarne.
Materjali jõudluse võrdlus
Kohandatud fiiberoptiliste kaablite jaoks kasutage seda kiirjuhendit keskkonna ja koodi järgi:
- PE (HDPE) - Parim UV-/keemia-/temperatuurikindlus ja madalaim hind; ideaalne OSP-kanalite, õhuavade ja otsese-matmise jaoks.
- PVC - Suurim paindlikkus koos tahke leegi jõudlusega; tavaline siseruumides tõusutorude jooksmisel ja lappimisel (kasutage LSZH-d, kus nõutakse halogeenivaba{1}}).
- LSZH - Madal-suits, null-halogeen inimestele-tihedates või reguleeritud ruumides (andmekeskused, transiit, tunnelid); jäigem ja kallim, kuid kõige ohutum järgimiseks.
Sobitage valik IEC 60332/60754/61034 ja UL OFNR/OFNP/LSZH nõuetega, seejärel kontrollige projekti tõmbe-pinge ja painderaadiuse{4}}piiranguid. Hengtong kinnitab ja sertifitseerib iga konstruktsiooni, nii et teie kohandatud fiiberoptilised kaablid tarnitakse koos COA-ga ja paigaldatakse puhtalt.
Materjali jõudluse võrdlus
| Mõõdik | Polüetüleen (PE) | PVC | LSZH |
| Temperatuuritaluvus | 90 | 70 | 80 |
| Keemiline vastupidavus | 90 | 60 | 65 |
| Paindlikkus | 85 | 90 | 65 |
| Leegiaeglustus | 30 | 70 | 95 |
| UV-vastupidavus | 85 | 55 | 70 |
| Kulutõhusus- | 95 | 85 | 60 |
Paigaldus-, testimis- ja hooldusprotokollid
Paigaldusjuhised
Kohandatud fiiberoptiliste kaablite edukas kasutuselevõtt nõuab distsiplineeritud paigaldamist, et vältida kahjustusi ja tagada maksimaalne jõudlus-Hengtongi tarnete marsruudi-spetsiifilised juhised ja kohapealne tugi.
Pinge juhtimine
Paigalduspingeid tuleb hoolikalt kontrollida, et vältida kiudude pinget, tüüpiliste piiridega 600 kuni 2700 njuutonit olenevalt kaabli konstruktsioonist.
Nõuded painderaadiusele
Painderaadiuse piiranguid, mis on tavaliselt määratletud kaabli välisläbimõõdu kordajatena, tuleb järgida, et vältida nii vahetuid kahjustusi kui ka{0}}pikaajalist töökindluse halvenemist.
Keskkonnakaitse
Nõuetekohane tihendus ja kaitse niiskuse, äärmuslike temperatuuride ja füüsiliste kahjustuste eest paigaldamise ajal ja pärast seda.
Käitlemisprotseduurid
Hoolikas käsitsemine, et vältida mikropainutamist, muljumist või muid mehaanilisi pingeid, mis võivad jõudlust halvendada.
Testimistehnoloogiad
Põhjalik testimine tagab, et kohandatud fiiberoptilised kaablid vastavad jõudlusnõuetele ja pakuvad usaldusväärset teenust nende eluea jooksul{0}}Hengtong kontrollib iga rulli ja installitud linki projekti sihtmärkide suhtes.
OTDR testimine
Optilise ajadomeeni reflektomeetria kirjeldab üksikasjalikult paigaldatud kaabli jõudlust, tuvastades splaissikaod, pistiku peegeldused ja hajutatud kadud.
Sisestuskao testimine
Signaalikadude otsene mõõtmine kogu lingi kaudu, kasutades kalibreeritud valgusallikaid ja võimsusmõõtureid.
Polarisatsioonirežiimi dispersioon
Kriitiline kiirete{0}}edastussüsteemide jaoks, mis mõõdab polarisatsioonirežiimide vahelisi diferentsiaalseid leviviive.
Optiline tagastuskaotus
Allika poole tagasi peegeldunud valguse mõõtmine, mis võib kiiretes{0}}süsteemides põhjustada signaali halvenemist.
Hooldusprogrammid
Planeeritud hooldus hoiab kohandatud fiiberoptilised kaablid spetsifikatsioonides aastakümneid. Hengtong tarnib marsruudil-spetsiifilisi mänguraamatuid, koolitusi ja varukomplekte, et meeskonnad märkaksid varakult riske ja säilitaksid tööaega väiksema veoauto-rulliga.
Perioodilised ülevaatused
Kaablimarsruutide, ühenduskorpuste ja otspunktide regulaarne kontrollimine kahjustuste või kahjustuste tuvastamiseks.
Keskkonnaseire
Vananemist kiirendada võivate tingimuste tuvastamine, nt liigne temperatuuri tsüklilisus või niiskuse sissepääs.
Pidev jälgimine
Kriitilise infrastruktuuri puhul võimaldavad hajutatud temperatuuri- ja deformatsioonituvastust kasutavad süsteemid{0}}reaalajas võimalike probleemide tuvastamist.
Proaktiivne hooldus
Võimalike probleemide lahendamine enne, kui need põhjustavad teenuse katkemist, sh pistikute puhastamine ja vajaduse korral uuesti{0}}lõpetamine.
OTDR-i testimisvõimalused
OTDR määrab kindlaks kohandatud fiiberoptiliste kaablite{0}}ühenduse kadumise, pistiku peegelduste ja marsruudil hajutatud sumbumise puhul olulised. Hengtong kasutab kõrge-dünaamilise-ulatusega OTDR-e koos käivitus-/vastuvõtukiududega, et näha surnud tsoone ja märgata varakult peeneid tagasihajumise nihkeid, pakkudes enne katkestuste tekkimist puhtad lingikaardid ja toimivad häired.
Testimine järgib mitmetasandilist standardit: 1. tase (OLTS) kinnitab sisestamise kogukadu; 2. tase (OTDR) lisab kohandatud fiiberoptiliste kaablite asukoha ja iseloomustuse sündmuse tasemel. Käitame kahesuunalisi keskmisi -keskmisi näitajaid, mallide läbimist/ebaõppimist spetsifikatsioonide kohta ja tarneaja{5}}templijälgi koos COA-dega-, nii et üleandmine on kiirem ja pikaajaline{7}}toimivus jääb prognoositavaks.
Kohandatud fiiberoptiliste kaablisüsteemide täiendavad kriitilised aspektid

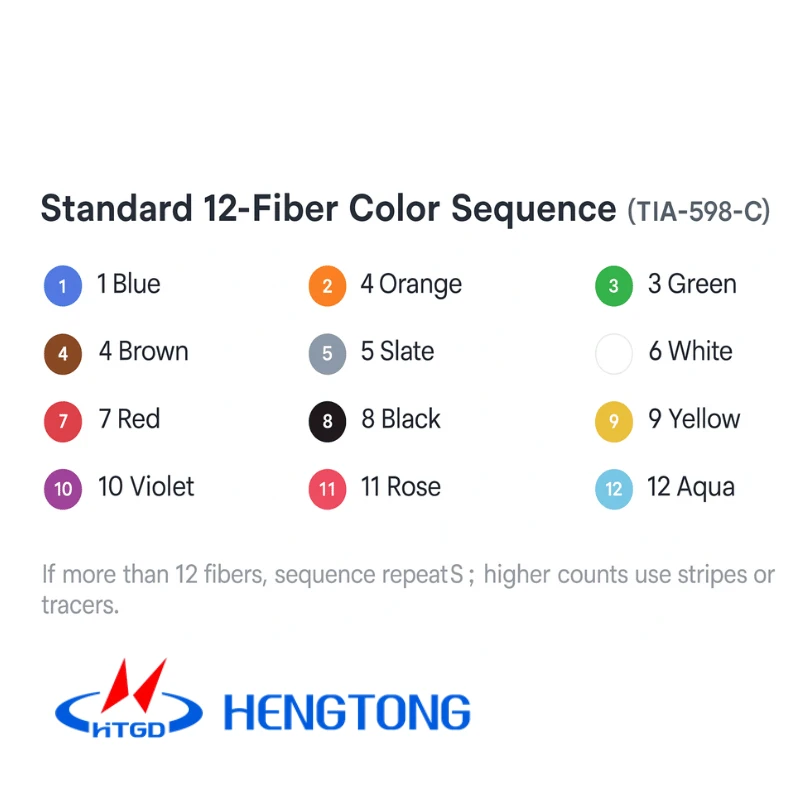

Kiudoptilise kaabli värvikodeerimise standardid
TIA-598-C annab ühtse skeemi kiudude, puhverdatud üksuste ja kriitiliste rühmade tuvastamiseks kohandatud fiiberoptiliste kaablite mastaabis juurutamisel ja hooldamisel. Hengtong järgib TIA/IEC konventsioone ja varustab väljatrükke, legende ja dokumentatsiooni, nii et suured meeskonnad räägivad installimisest kuni SLA üleandmiseni sama "värvikeelt".
Standardiseeritud värvikood võimaldab tehnikutel paigaldamise, hoolduse ja tõrkeotsingu ajal õige ahela kiiresti leida, -lühendades kohandatud fiiberoptiliste kaablite liitmisaega ja vigu. Pakume trummide silte, kiudkaarte ja repiiteri/sulgemise ajakavasid, mis on joondatud teie marsruudiga, ning kahesuunalisi OTDR-jälgi, et lukustada-ehitatud kirjed.
Mantli värvid annavad signaali ka kohandatud fiiberoptiliste kaablite kaablitüübist: oranž tavaliselt MMF OM1/OM2 jaoks, aqua laser-optimeeritud MMF OM3/OM4 jaoks, laimiroheline OM5 jaoks ja kollane ühe-režiimi jaoks. (Erikeskkonnad võivad hinnangute või omandiõiguse määramiseks kasutada muid värve.) Kaabli sees on tavaline 12{10}}kiudude järjestus-sinine, oranž, roheline, pruun, kiltkivi, valge, punane, must, kollane, violetne, roos, veevärv koos märgistusainetega, kui arv suureneb. Hengtong suudab peegeldada TIA-598-C või piirkondlikke spetsifikatsioone (ISO/IEC, EN) kõikidel saitidel, et hoida globaalsed ehitused järjepidevad.
Täiustatud pistikute poleerimistehnikad
Pistiku viimistlus määrab lingi kvaliteedi. Kohandatud fiiberoptiliste kaablite komplektide jaoks kasutavad PC ja UPC mitte-nurga all olevaid kuplikujulisi otspindu; UPC pinguldab arvuti pealispinda ja geomeetriat, et vähendada kadusid ja peegeldusi igapäevases ettevõttes ja OSP-s.
APC-ga suureneb jõudlus taas: nurga all olev otspind, mis minimeerib tagasi-peegeldust suure-kiire, DWDM-i ja analoog/RF-üle-kiudvõrgu jaoks. Kohandatud fiiberoptiliste kaablite džemprite ja kohvrite puhul säilitab väikese peegelduseelarvega APC valimine SNR-i ja saatja stabiilsuse.
Miks Hengtong?
Kontrollime pistikute geomeetriat interferomeetrilise 3D-metroloogiaga (raadius, tipunihe, kiu kõrgus) ja kontrollime IEC-i puhtust-kõike dokumenteeritud COA-dega-, nii et teie kohandatud fiiberoptilised kaablid tarnitakse korduva IL/RL-iga, kiiremate{3}}pöörete ja vähemate veokite rullidega.
Tootluskahjumi tulemuslikkuse võrdlus
PC poleerimine: -40dB
UPC poleerimine: -55dB
APC poleerimine: -60dB
Üleliigse epoksiidi eemaldamine
Jäme poleerimine, kasutades 30 μm teemantkile liigse epoksiidi eemaldamiseks
Pinna viimistlemine
Vahefaasid 9 μm teemantkilega pinna viimistlemiseks
Lõpliku finiši saavutamine
Soovitud pinnakvaliteedi saavutamiseks viimistlemine sub{0}}mikroniliste poleerimiskiledega
MPO/MTP jõudluse optimeerimine
Spetsiaalsed suspensioonid MTP/MPO-pistikutele, mis tagavad optimaalse jõudluse
Fusiooni- ja mehaanilise splaissimise tehnoloogiad
Fusion splaissimine
Eelistatud tänapäevastes võrkudes, kuna see tagab kohandatud fiiberoptiliste kaablite väikseima-kadu ja peegeldusühendused-. Elektrikaar sulatab ja sulatab klaasiotsad üheks pidevaks ahelaks, et luua tõrgeteta ühendus.
- Tüüpiline kadu: nii väike kui ~0,02 dB ühenduskoha kohta
- Eelised: väike kadu, kõrge töökindlus, minimaalne peegeldus, suurepärane pikaajaline{0}}stabiilsus
Miks Hengtong?
Lint ja ühe-kiu liitmise oskusteave (12F/24F masspleissimine), kalibreeritud kaareprofiilid kiu tüübi järgi, IEC-klassi lõhustamis-/puhastusprotokollid ja kahesuunaline OTDR/IL-kinnitus COA-dega-, et teie kohandatud fiiberoptilise C kasutusiga oleks kiirem.
Mehaaniline liitmine
Mehaaniline splaissimine joondab ja kinnitab kiudude otsad täppishülsi sisse-ilma kaareta, ilma vooluta-, et meeskonnad saaksid põllul kiiresti kohandatud kiudoptilised kaablid taastada. See sobib ideaalselt erakorralisteks remonditöödeks, väikese-arvu kukkumiste või fusioonivarustuseta kohtade jaoks, kuid sellel on suurem kadu/peegeldus kui liitmisel ja see ei sobi pikamaaveo-pagasiruumi jaoks.
- Tüüpiline kadu: ~0,05–0,20 dB splaissi kohta (kõrgem ORL kui liitmine)
- Eelised: pole vaja voolu, kiire taastamine, madalam seadmete maksumus, minimaalne tööriistade arv
Miks Hengtong
Eelnevalt-lõpetatud taastamiskomplektid, joondus-klassi komponendid ja IL/RL-i kinnitamise töövood sobitati teie kohandatud fiiberoptiliste kaablitega,-et ajutised parandused jääksid puhtaks kuni ajastatud termotuumasünteesi ümbertöötamiseni.
Kaasaegsed termotuumasünnitajad sisaldavad keerulisi joondussüsteeme, sealhulgas südamiku joondamise tehnoloogiat, mis kasutab mitut kaamerat kiudude automaatseks kontrollimiseks ja joondamiseks. Need täiustatud süsteemid suudavad salvestada mitu liitmisprogrammi, mis on optimeeritud erinevate kiutüüpide jaoks, tagades järjekindlad ja kvaliteetsed liited erinevates kohandatud fiiberoptiliste kaablite konfiguratsioonides. Kuigi mehaanilistel splaissidel on tavaliselt suuremad kaod kui termotuumasünteesidel, pakuvad need eeliseid konkreetsetes stsenaariumides, näiteks hädaolukorras remonditöödel või paigaldamisel keerulistesse keskkondadesse, kus termotuumasünteesi ühendusseadmeid ei saa hõlpsasti kasutusele võtta.
Kriitilise painderaadiuse spetsifikatsioonid
Kaitske jõudlust ja eluiga, rakendades kohandatud fiiberoptiliste kaablite paindereegleid: hoidke tõmbamise ajal (pinge all) minimaalne painderaadius, mis on suurem või võrdne 20 × OD; pärast paigaldamist säilitada Suurem või võrdne 10 × OD. Hengtong avaldab marsruudi-spetsiifilised piirangud iga ehituse kohta ja pakub kohapealseid juhendeid/koolitusi, et meeskonnad jõuaksid spetsifikatsioonideni esimest korda.
Bend-tundlik kiud on avanud kitsamad ruumid kohandatud fiiberoptiliste kaablite ja plaastrijuhtmete jaoks. Kasutades südamiku ümber asuvat murdumisnäitaja-kraavi, peegeldab see muidu kaotatud valguse tagasi lainejuhti, hoides sumbumise madala isegi siis, kui käänded lähenevad (või hetkega ületavad) nominaalpiire -ideaalne raamide, FTTH languste ja ülekoormatud kanalite jaoks.
Painderaadiuse võrdlus
Standardne ühe{0}}režiimiga fiiber
- Paigaldamine (pinge all): minimaalselt 30 mm
- Pikaajaline-( ilma pingeta): vähemalt 15 mm
Painde-tundetu ühe-režiimiga kiud
- Paigaldamine (pinge all): vähemalt 15 mm
- Pikaajaline-( ilma pingeta): minimaalselt 5 mm
Multimode Fiber
- Paigaldamine (pinge all): vähemalt 50 mm
- Pikaajaline-( ilma pingeta): minimaalselt 25 mm
Kvaliteedi tagamine ja tootmisstandardid
Kohandatud kiudoptilise kaabli tootmine hõlmab paljude rahvusvaheliste standardite ja sertifikaatide järgimist. Telcordia GR-326 on standardiseeritud kvaliteedinõuete kogum fiiberoptiliste pistikutega komplektide tootmiseks, mis tagab pikaajalise töökindluse ja jõudluse.
Vastavuse ja sertifitseerimise eristamine on otsustava tähtsusega,{0}}sertifitseerimiseks on vaja läbida kõik mehaanilised, keskkonna- ja pikaajalised-usalduskindluskatsed, mitte ainult vastamine spetsifikatsioonidele valmistamise ajal.
Peamised tööstusstandardid
01
Telcordia GR-326
Kvaliteedinõuded kiudoptilise ühendusega sõlmedele
02
TL 9000 ja AS9100D
Kvaliteedijuhtimissüsteemi standardid
03
OFNP (pleenumireiting)
NEC 770 vastavus tuleohutusele ruumides
04
EIA-455-171 & IEC 61280-4-5
Fiiberoptiliste komponentide testimisstandardid
Kohandatud fiiberoptiliste kaablite tehnoloogia areneb jätkuvalt vastuseks uutele rakendustele. 5G võrkude kasutuselevõtt nõuab kiudoptilist infrastruktuuri, mis suudab toetada andmeliikluse tohutut suurenemist ja latentsusnõuete vähenemist.
Asjade internet (IoT) ja nutika linna algatused loovad uusi nõudeid kiudoptilise kasutuselevõtule, sealhulgas integratsioonile toitesüsteemidega, keskkonnaseire võimalustele ja suuremale vastupidavusele erinevates paigalduskeskkondades. Kohandatud fiiberoptiliste kaablite disainilahendused hõlmavad neid kaalutlusi üha enam – hübriidkaablitega, mis ühendavad optilised kiud vaskjuhtmetega toite edastamiseks, ja spetsiaalsed ümbrised, mis on vastupidavad näriliste kahjustustele, kemikaalidele ja äärmuslikele ilmastikutingimustele.
Andmekeskuse areng
Üli-kõrge-tihedusega lahendused lintkaablitega, mis võimaldavad piiratud ruumides tuhandeid ühendusi
5G ja muud
Toetab tohutut MIMO-d, võrgu lõikamist ja üli{0}}usaldusväärset madala-latentsusega sidet
Targad linnad
Integratsioon asjade Interneti-andurite, liikluskorralduse ja avalike turvasüsteemidega
Tööstusautomaatika
Kõrge{0}}töökindlusega ühendused tootmis-, energia- ja transpordisüsteemide jaoks
