MT-FA džemprid
Suure hulga rakenduste abil kiirete optiliste moodulite jaoks on HTGD välja töötanud optiliste transiiverimoodulite pakettidele mõeldud MT-FA plaastrijuhtmed, mis on spetsiaalselt loodud optiliste moodulite sisemise optika ühendamiseks väliste portidega, et tagada sujuv signaaliedastus. MT-FA kiudoptilisi plaastrijuhtmeid kasutatakse peamiselt paralleelsetes optilise tehnoloogia moodulites (QSFP) sisemiste optiliste läätsede ja väliste portide ühendamiseks, et võimaldada optiliste moodulite signaaliedastust. Fiiberoptiline massiiv (FA) on massiiv, milles V-soonega substraati kasutatakse kiudude kimpude või kiudribade paigaldamiseks vastavalt substraadile määratud vahekaugusele. Fiiberoptilised massiivid (FA) on massiivid, milles kiudoptilised kimbud või paelad. paigaldatakse substraadile kindlaksmääratud vahega, kasutades V-soonega substraati, ja kiud on täpselt paigutatud. Tänu sellistele funktsioonidele nagu stabiilne ülekanne, kõrge töökindlus ja kohandatavad valikud on neil lai valik rakendusi optilistes moodulites, testimisseadmetes ja meditsiiniseadmetes.
Rakendus:
Aktiivsed optilised moodulid
Side, kiire ja suure võimsusega fiiberoptiline edastus
Sisepistiku rakendus kiudoptilises seadmetes
Paralleelsed optilised transiivermoodulid, superarvutid, testimisseadmed ja sõjalised rakendused
Omadused:
Stabiilsete optiliste omadustega
Väikeste kadude saavutamiseks kasutage ülitäpset ja eliit MT-rauda, väikese painderaadiusega kiudu
Tüüpiline südamiku helikõrguse tolerants<±0.5μm
Kõrge täpsus ja kohandamine
Optilised omadused vastavad IEC TIA/EIA ja muudele asjakohastele standarditele
RoHS 2.{1}} Vastab
Tehnilised andmed:
|
Parameeter |
Üksus |
Väärtus |
|||||
|
Kiudude arv |
- |
Valikuline |
|||||
|
Fiber Mode |
- |
SM: G652, G657 |
MM:OM1,OM2,OM3,OM4,OM5 |
||||
|
Lainepikkus |
nm |
1310/1550 |
850/1300 |
||||
|
MT |
Otsapinna poleerimine |
- |
PC |
APC |
PC |
APC |
|
|
Sisestamise kadu (IL) |
dB |
Väiksem või võrdne 0.35 |
Väiksem või võrdne 0.35 |
||||
|
Tootmiskahjum (RL) |
dB |
Suurem või võrdne 50 |
Suurem või võrdne 60 |
Suurem või võrdne 20-ga |
Suurem või võrdne 40 |
||
|
Vastupidavus |
aega |
50 |
|||||
|
FA |
Kaas |
L |
mm |
2.5 |
Valikuline |
||
|
W |
mm |
2 |
|||||
|
T |
mm |
0.2 |
|||||
|
V-soon |
L |
mm |
5 |
||||
|
W |
mm |
2 |
|||||
|
T |
mm |
0.5 |
|||||
|
Core Pitch |
μm |
175,250 |
|||||
|
Paljaste kiudude aste |
kraadi |
8,42.5,45 |
|||||
|
Sisestamise kadu (IL) |
dB |
Väiksem või võrdne 0.8 |
|||||
|
Otsapinna geomeetrilised parameetrid (3D) |
Kumerusraadius |
mm |
Vastab IEC TIA/EIA standarditele |
||||
|
Tipunihe |
μm |
||||||
|
Kiu sfääriline kõrgus |
nm |
||||||
|
Nurgaviga |
kraadi |
||||||
|
Töötemperatuur |
kraadi |
-20 ~ +80 |
|||||
|
Säilitustemperatuur |
kraadi |
-15 ~ +60 |
|||||
Partner
KKK
Pakendamine

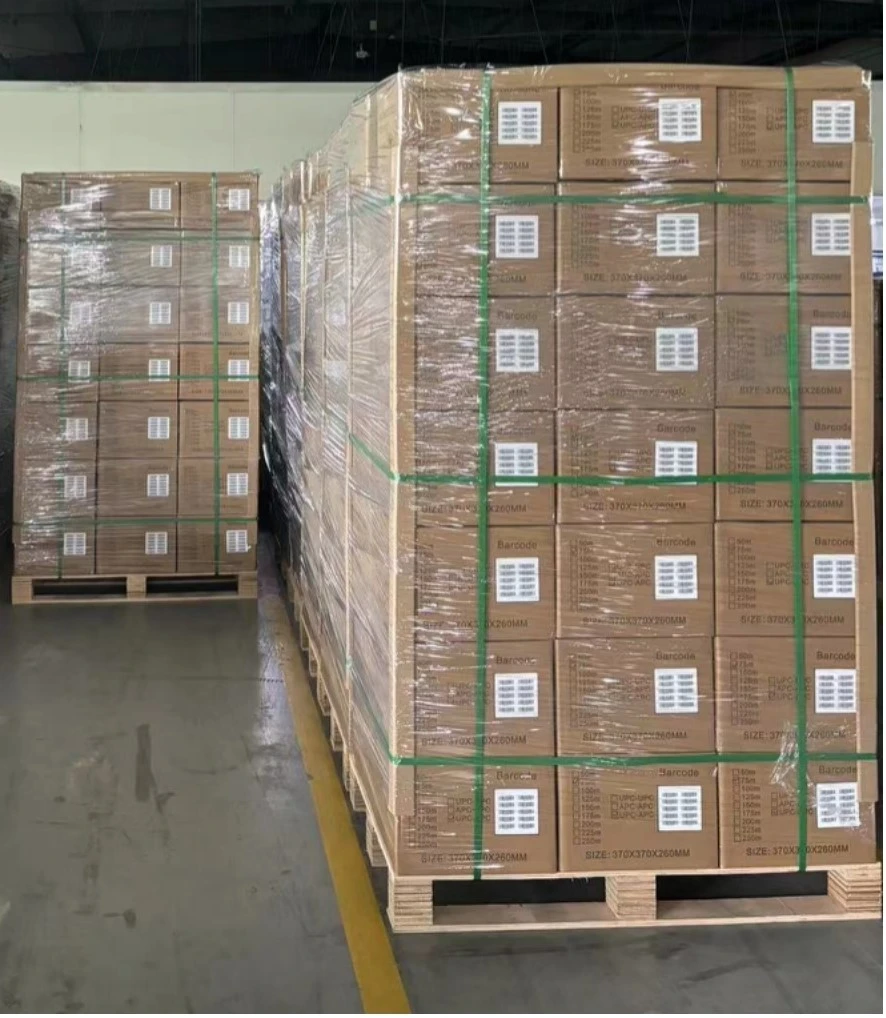

Pärast kõigi testide lõppu pakitakse kiire transiiveri mooduli optilised komponendid vastavalt kliendi nõudmistele. Tavaliselt kasutame blisterkarpe ja ohutuse huvides paneme need lõpuks pappkarpidesse.
Kui otsite usaldusväärset MT-FA džemprite tootjat, tarnijat, on Hengtong Group teie parim valik. 1991. aastal asutatud Hengtong Group on loonud hea maine Hiina ühe suurima fiiberoptiliste ja toitekaablite tootjana kvaliteetsete sisekaablite, väliskaablite, fiiberoptiliste džemprite ja muude seotud toodetega. Tellimuse esitamiseks või lisapäringute saamiseks võtke meiega julgelt ühendust telefonil +8615711010061 või saatke e-kiri aadressile jenny@htgd.com.cn. Meie meeskond on valmis teid aitama kõigis teie fiiberoptilise kaabliga seotud küsimustes.
