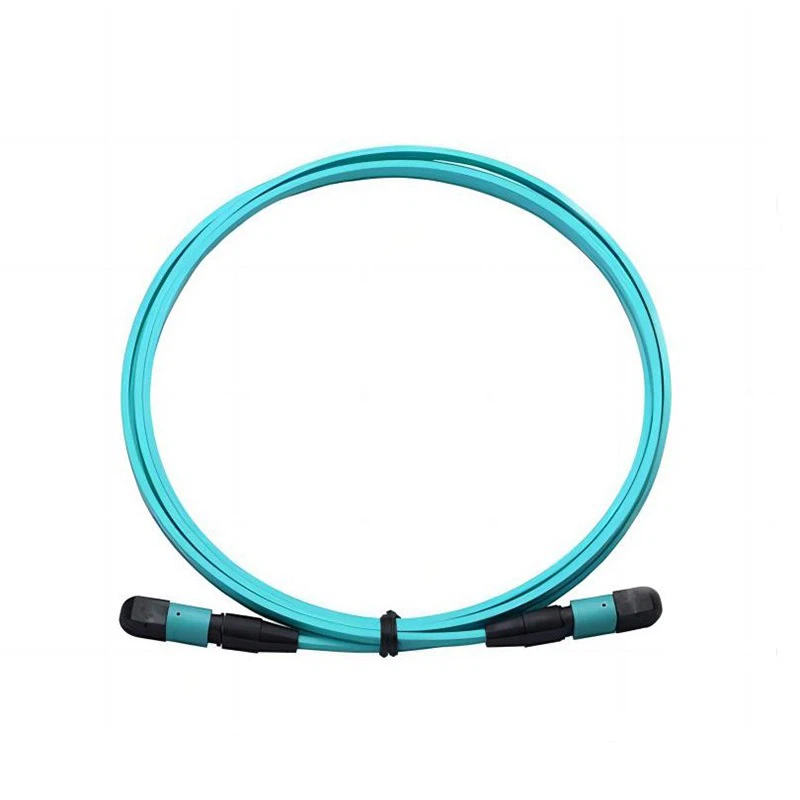

MPO/MTP fiiberoptiline hüppajakaabel

MPO/MTP fiiberoptilisi hüppajakaableid kasutatakse kõige sagedamini andmeedastuskiiruste 100G, 200G 400G ja 800G jaoks. Kuna sidetehnoloogia läheb üle 10G/40G-lt 100G-le ja veelgi kõrgematele kiirustele, sobivad need tooted hästi andmekeskuste kasvavatele nõudmistele suurema ribalaiuse, suurema ruumilise tõhususe ja serveriklastrite laiendamise järele. HTGD, mis on toodetud ja testitud vastama ICE, ISO ja ROHS tööstusstandarditele, on saadaval OM1, OM2, OM3, OM4, OM5, OS1 ja OS2 kiudude tüüpides, millel on erineva läbimõõdu ja materjaliga MPO/MTP-pistik. MPO/MTP kiudoptilised hüppavad kaablid hõlbustavad kastide, jaotusraamide ja kiirete transiiverite vahelisi ühendusi, võimaldades suure tihedusega kaabeldussüsteemide kiiret kasutuselevõttu andmekeskustes ja sarnastes keskkondades.

Rakendus:

Andmekeskus

Põhivõrk

Kiudoptiline side, kiire ja suure võimsusega fiiberoptiline edastus

Kiudoptilised andurid, fiiberoptilised CATV-võrgud, testimisseadmed ja muud kiudoptilised ühendused

Funktsioonid:

Kõrge täpsusega MPO/MTP pistik

Toote pikkust saab kohandada

Mõeldud väikese kadu ja standardkaoga SM- ja MM-rakenduste jaoks

100% testitud meie nüüdisaegses tootmisüksuses

Kõrge täpsusega südamik tagab stabiilsuse, korratavuse ja vahetatavuse

Optilised omadused vastavad IEC TIA/EIA ja muudele asjakohastele standarditele

RoHS 2.{1}} Vastab

Tehnilised andmed:

Parameeter		Üksus	Väärtus
Kaabli läbimõõt (valikuline)		mm	0.9,2.0,3.0
Kaabli mantli materjal (valikuline)		-	PA, PVC, PU, LSZH
Fiber Mode		-	SM: G652, G657		MM:OM1,OM2,OM3,OM4,OM5
Lainepikkus		nm	1310/1550		850/1300
MPO/MTP	Otsapinna poleerimine	-	PC	APC	PC	APC
	Sisestamise kadu (IL)	dB	Väiksem või võrdne 0.35		Väiksem või võrdne 0.35
	Tootmiskahjum (RL)	dB	Suurem või võrdne 50	Suurem või võrdne 60	Suurem või võrdne 20-ga	Suurem või võrdne 40
	Vastupidavus	aega	50
Otsapinna geomeetrilised parameetrid (3D)	Kumerusraadius	mm	Vastab IEC TIA/EIA standarditele
	Tipunihe	μm
	Kiu sfääriline kõrgus	nm
	Nurgaviga	kraadi
Töötemperatuur		kraadi	-20 ~ +80
Säilitustemperatuur		kraadi	-15 ~ +60

Partner

KKK

K: Kas MTP on parem kui MPO?

V: MTP- ja MPO-pistikutel on rakenduse spetsiifilistest vajadustest lähtuvalt selged eelised. MTP-pistikud paistavad silma suure jõudluse ja töökindlusega, samas kui MPO-pistikud on eelistatud suure tihedusega olukordades, kus ruumi on piiratud. Sisuliselt sõltub valik MTP ja MPO vahel ühenduvuse stsenaariumi konkreetsetest nõuetest.

K: Mis vahe on MPO/MTP meestel ja MPO/MTP naistel?

V: Peamine erinevus MPO/MTP meeste ja MPO/MTP emaste pistikute vahel on nende disain. MPO/MTP-pistikud on saadaval nii isas- (tihvtidega) kui ka naissoost (juhtavadega) versioonis. Õige paaritumise tagamiseks ja kahjustuste vältimiseks on MPO/MTP-kaablite ühendamisel ülioluline sobitada isasühendused emasühendustega. See tagab järjepidevuse ja säilitab ühenduse terviklikkuse.

K: Mis on MPO/MTP plaastrijuhe?

V: MPO/MTP plaastrijuhe, tuntud ka kui MPO/MTP kiudoptikkaabel või MPO/MTP kiudkaabel, on kiudoptilise kaabli komplekt, mille mõlemas otsas on mitmekiuline pistik. MPO/MTP tähistab "Multi-fiber Push-On" või "Multi-path Push-On" ja see on teatud tüüpi optiline pistik, mis võimaldab korraga ühendada või lahti ühendada mitu kiudu. Neid pistikuid kasutatakse tavaliselt suure tihedusega andmekeskuste keskkondades ja muudes rakendustes, kus tuleb kiiresti ühendada suur hulk optilisi kiude.

Pakendamine

Pärast kõigi testide lõpetamist pakitakse MPO/MTP tooted vastavalt kliendi nõudmistele. Tavaliselt kasutame väikese meetri sektsiooni hüppajakaablite pakkimiseks PE-kotti ja paneme need seejärel väikesesse karpi; ohutuse tagamiseks kasutame suure meetrisektsiooni pakkimiseks paberirulli ja lõpuks pakitakse mõlemad uuesti karpi.
