Milleks kasutatakse kahetuumalist ft-kaablit?
Praegu tõmbab mõni teie naabruskonnas tehnik 2-soonelist FTTH-kaablit kommunaalposti juurest kellegi koju. See kaabel-, mis pole jämedam kui nutitelefoni laadimisjuhe-, tagab Interneti-kiiruse, mis kümme aastat tagasi oleks tundunud võimatu. See on laulmata infrastruktuurikangelane, mis ühendab miljoneid kodusid gigabitise Internetiga.
Kuid siin on see, mida enamik inimesi ei mõista: see pole lihtsalt "kaabel, mis toob kiudaineid teie majja". 2-tuuma konfiguratsioon esindab spetsiifilist insenertehnilist valikut, mis mõjutab kogu lairiba ökosüsteemi kaskaadiliselt koondamist, hooldatavust ja võrguarhitektuuri. Kui teenusepakkuja valib ühe-tuumalise või 4{7}}tuumalise alternatiivi asemel kahetuumalise FTTH-kaabli, teeb ta kalkuleeritud kompromisse kulude, tulevikukindluse ja tööpaindlikkuse vahel.
Lubage mul näidata teile, miks see on oluline{0}}ja miks selle ühe komponendi mõistmine avab tänapäevaste fiiberoptiliste võrkude loogika.
Kaks-kiudarhitektuuri: miks domineerivad 2-tuumalised FTTH-dropkaablid viimase-miili ühenduses
Astuge igale telekommunikatsiooni planeerimise koosolekule ja kuulete arutelusid kiu arvu üle. Ühetuumaline-? Odavam meeter. Neli-tuuma? Rohkem mahtuvust. Miks siis domineerib viimasel miilil kahetuumaline FTTH kaabel?
Vastus peitub põhimõttes, mida ma kutsun"Suunaline koondamine"-idee, et tänapäevased optilised võrgud vajavad andmete saatmiseks ja vastuvõtmiseks spetsiaalseid teid, millel on sisseehitatud-kaitse ühe-kiu rikete eest.
Kuidas valgus liigub vastassuundades
Siin on põhifüüsika: kuigi üks kiud suudab teoreetiliselt käsitleda kahesuunalist liiklust (kasutades erinevaid lainepikkusi), siis edastuse ja vastuvõtu eraldamine spetsiaalsetele kiududele välistab ülekõla, lihtsustab tõrkeotsingut ja võimaldab täielikku-dupleksside ilma keeruka multipleksimiseta kliendi ruumides.
Mõelge sellele nagu kahe{0}}rajaline tee versus üks sõidurada vahelduvate fooridega. Mõlemad töötavad, kuid üks voolab palju sujuvamalt.
2-südamikuga konstruktsioon asetab kaks ühe-režiimiga optilist kiudu ristlõikega-8, mille mõlemale küljele on paigutatud paralleelsed tugevuselemendid (tavaliselt FRP või terastraat), et tagada muljumiskindlus, säilitades samal ajal kaabliprofiili kompaktsuse – tavaliselt vaid 2,0 mm × 3,1 mm sisetingimustes või 2,3 mm × 5,0 mm välistingimustes.
Kuid tõeline inseneri elegants ilmneb siis, kui kaardistate selle võrgu topoloogiatega. Passiivsete optiliste võrkude (PON)-arhitektuur, mis toidab kõige moodsamat FTTH-d-, ulatus ülemaailmne PON-turg 2024. aastal 15,54 miljardi dollarini ja prognooside kohaselt kasvab see 2032. aastaks 44,46 miljardi dollarini, mis on tingitud FTTH-i laienemisest ja järgmise -põlvkonna GPON/XPON-ist- tehnoloogiaid.
Varukiudude paradoks
Miski, mis mind juurutusandmete analüüsimisel üllatas: FTTH-paigaldiste puhul jääb 2-soonelise kaabli teine kiud esialgu sageli kasutamata. Teenusepakkujad maksavad sisuliselt koondamise eest, mida nad kohe ei vaja.
Miks? Juhtumiuuringutest selgus kolm põhjust:
Tulevane teenuse laiendamine: see teine kiud muutub kriitiliseks, kui lisate selliseid teenuseid nagu RF-videoülekate, eraldi äri-ahelad või spetsiaalsed IoT-võrgud. Kiu tagantjärele paigaldamine maksab 3–5 korda rohkem kui esmase paigaldamise ajal tõmbamine.
Rikke isolatsioon: tõrkeotsingul saavad tehnikud lülitada teenused varukiududele, et teha kindlaks, kas probleemid tulenevad kiust endast või lõppseadmetest,{0}}vähendab dramaatiliselt veokite veeremist.
Kaubanduslik paindlikkus: need kaks kiudu võimaldavad samaaegset erinevat teenuste pakkumist, kus üks kiud võib hallata Interneti-teenuseid, teine aga teleri- või telefoniliiklust, mis on eriti väärtuslik mitme elamuga üksuste või väikeettevõtete jaoks.
Peamised rakendused: kus tegelikult rakendatakse 2-tuumalist FTTH-kaablit
Lubage mul kirjeldada dokumenteeritud kasutuselevõtu stsenaariume, mis on järjestatud globaalse turuosa järgi:
Elamu FTTH: 76 miljoni koduturg
2024. aastal levitati kiudoptilist kaablit rekordilisel tasemel, 10,3 miljonit USA kodu ning nüüd ulatub kiudoptiline võrk 56,5%-ni USA majapidamistest. See plahvatuslik kasv tekitab tohutu nõudluse kaablite järele.
Tüüpiline elamurajatis kulgeb 30{1}}80 meetri kaugusel jaotuspunktist (seinale kinnitatud terminal või pjedestaal) kuni kodu optilise võrgu terminalini (ONT). Neid kahesoonelisi FTTH-kaableid iseloomustavad nende väiksus, madal kiudude arv ja ligikaudu 80-meetrine tugiulatus, mis muudab need optimaalseks õhu- ja kanalite paigaldamiseks.
Mis teeb 2-tuuma siin ideaalseks? Kaal ja paindlikkus. 100{8}}meetrine 2-soonelise FTTH-kaabli pool, millel on kiud G.657A2, kaalub ligikaudu 3–4 kg ja on piisavalt kerge ühe tehniku paigaldamiseks, kuid piisavalt vastupidav 20+-aastaseks kasutuseaks.
Mitu-eluruumid (MDU-d): tiheduse väljakutse
MDU-paigaldistel on ainulaadsed piirangud. 12-korruselises kortermajas peavad kümned kaablid jooksma läbi vertikaalsete šahtide, ümber nurkade ja üksikutesse üksustesse – sageli läbi olemasolevate torude, mis pole kiudoptiliste jaoks mõeldud.
Siin muutub kriitiliseks kahetuumalise FTTH-kaabli kompaktne ristlõige. Fiiber G.657.A2 säilitab jõudluse nii kitsa painderaadiusega kui 7,5 mm, võrreldes traditsioonilise G.652.D kiu 30 mm-ga, võimaldades suunamist läbi rahvarohke kaablirennide ja tihedate 90-kraadiste pöördeteta ilma signaali halvenemiseta.
Rääkisin juurutusinseneriga, kes ütles mulle, et nende MDU paigaldusaeg langes 40% pärast üleminekut 4-tuumalistelt kaablitelt 2 südamikuga kaablitele – mitte kiu enda tõttu, vaid seetõttu, et õhem profiil muutis ülekoormatud torude tõmbamise oluliselt lihtsamaks.
Väikekontor/kodukontor (SOHO): ärihübriid
Siin õigustab varukiud kohe oma maksumust. Kodu-põhine ettevõte võib alguse saada kodu-klassi Internetist, kuid hiljem on vaja:
Eraldi äri{0}}klassi ringrada garanteeritud SLA-ga
Spetsiaalne VoIP pagasiruum koos QoS-i garantiidega
Varuühendus äritegevuse järjepidevuse tagamiseks
Teine kiud võimaldab teenusepakkujatel valgustada lisateenuseid ilma tehnikuid saatmata või olemasolevaid ühendusi häirimata. Ülemaailmne FTTH-turg oli 2024. aastal 24,32 miljardit dollarit ja prognooside kohaselt ulatub see 2033. aastaks 76,32 miljardi dollarini, kusjuures kommerts- ja SOHO-segmendid toovad kaasa märkimisväärse kasvu.
Tööstuslikud ja ülikoolilinnakute võrgud
Tootmisrajatised, ülikoolilinnakud ja ettevõtete pargid kasutavad kahetuumalist FTTH-kaablit lõplike ühenduste loomiseks:
Peamised jaotusraamid ja üksikud hooned
Hoone sissepääsu rajatised ja seadmete ruumid
Andmekeskuse read ja üksikud riiulid (lühiajalised)
Need kaablid ühendavad seireandureid, kaameraid ja juhtimissüsteeme pikkade vahemaade tagant, säilitades samal ajal signaali terviklikkuse, et andmeedastus kriitilistes süsteemides reaalajas{0}} toimuks.
Tehniline anatoomia: mis teeb need
Kaablite töö
Lubage mul lahata konstruktsiooni, sest inseneridetailid näitavad, miks teatud kujundused domineerivad.
G.657 revolutsioon
Enne 2006. aastat nõudsid fiiberoptilised kaablid kiu G.652.D puhul suurt painderaadiust – vähemalt 30 mm. See tekitas tõelisi probleeme elamukeskkondades, kus kaablid jooksevad ümber nurkade, läbi seinte ja kitsastesse klemmikarpidesse.
Standardi ITU-T G.657 kasutuselevõtt lõi "Bend Insensitive" (BI) kiud, mille G.657.A1 toetab 10 mm painderaadiust ja G.657.A2 toetab 7,5 mm painderaadiust, säilitades samal ajal täieliku ühilduvuse standardsete G.652.D kiududega.
See ei olnud pelgalt järkjärguline täiustus,{0}}see muutis põhjalikult viimase-miili majandust. Paigaldamised, mis nõudsid kunagi hoolikat planeerimist, spetsiaalseid tööriistu ja kogenud tehnikuid, said teostatavaks ka vähem-kvalifitseeritud töövõtjatele. Tööjõukulud, mis 2024. aasta tööstuse aruannete kohaselt moodustavad praegu 60–80% üldistest kiu kasutuselevõtu kuludest, langesid märkimisväärselt turgudel, kus võeti G.657 standardid agressiivselt vastu.

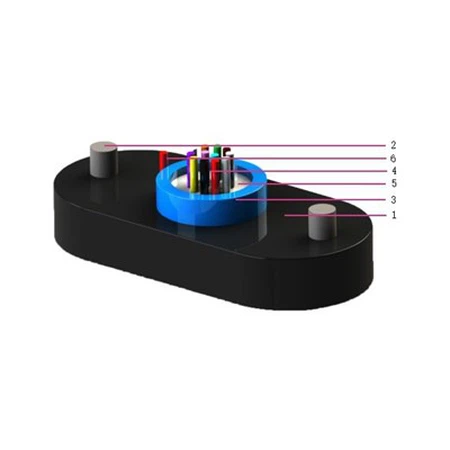

Tugeva liikme arhitektuur
Kahesoonelise FTTH kaabli struktuurne terviklikkus tuleneb kahest paralleelsest tugevuselemendist, mis jooksevad piki joonise -8 ristlõike mõlemat külge. Domineerivad kaks materjali:
Fiber tugevdatud plast (FRP): Eelistatud siseruumides ja segatud sise- ja välistingimustes, kuna see ei ole -juhtiv (välistab pikselöögi ja elektriliste häiretega seotud probleemid). Tüüpiline tõmbetugevus: 600-1000N.
Terastraat: kasutatakse ise-toetavates antennide konstruktsioonides, kus kaablid peavad ulatuma pooluste-ja -pooluste vahemaad ilma Messengeri juhtmeta. Tõmbetugevus ulatub 3000-6000N-ni, võimaldades 60-70-meetriseid toestamata sildeid.
Valik toimub kaskaadina läbi kogu juurutusmetoodika. FRP tugevdused on soovitatavad siseruumides, et vältida elektrilisi häireid ja tagada isolatsioon, samas kui terastraat tagab välisõhu paigaldamiseks vajaliku suurema tõmbetugevuse.
Jope materjalid ja keskkonnakindlus
Väliskate ei ole ainult kaitse{0}}see on liides hapra optilise tuuma ja karmi reaalse maailma vahel.
LSZH (Low Smoke Zero Halogen) mantlid domineerivad kaasaegsetes seadmetes, tagades leegiaeglustuse, tekitades tulekahjude ajal minimaalselt toksilist suitsu,{0}}mis on oluline siseruumide ehitusnormide järgimisel. Mustad LSZH-ühendid sisaldavad UV-stabilisaatoreid välistingimustes kasutamiseks, hoides ära hapruse, mis tavalist PVC-d päikesevalguse käes kimbutab.
Kahesooneliste FTTH-kaablite töötemperatuuri vahemikud ulatuvad tavaliselt -40 kraadist kuni +70 kraadini, kuigi püsiv kokkupuude üle +60 kraadi kauem kui 30 päeva võib kahjustada jope terviklikkust.
Veekindlus väärib erilist tähelepanu. Väliskaablid sisaldavad torustruktuuris vett{1}}blokeerivaid materjale, et vältida vee liikumist piki kiudude liikumist, mis on ülioluline paigaldamisel kõrge -niiskuse või veega{3}}kokkupuutega keskkondades.
Paigaldamise tegelikkus: kus teooria vastab välitingimustele
Lubage mul jagada oma uurimuse kõige-silmaavamat järeldust: ligikaudu 70% nõrga valguse probleemidest FTTH-võrkudes tekivad majapidamises, hoolimata sellest, et kaablid moodustavad vaid 1% ODN-i lingi kogupikkusest.
See statistika näitab midagi üliolulist{0}}, mis on palju olulisem kui kaabli spetsifikatsioonid.
Keerutamisprobleem, millest keegi ei räägi
Väliuuringud avastasid varjatud rikkerežiimi, mis on hävitanud lugematu arv installatsioone: kaabli keerdumine.
Kui G.657.A2 kaablid on keerdunud (mitte painutatud, vaid pööratakse ümber oma telje) ja neile avaldatakse välist jõudu, võib täiendav sumbumine tõusta 3,24 dB-ni, mis on piisav, et põhjustada täielikku teenindustõrke. See juhtub seetõttu, et keerdumine tekitab kiusüdamikus mikro{5}}pingekontsentratsioone, mida standardsed painderaadiuse{6}}spetsifikatsioonid ei arvesta.
Praktiline tähendus? Kahesooneliste FTTH-kaablite paigaldusprotseduurid peavad selgesõnaliselt keelama keerdumise, mitte ainult tiheda kõvera. Paljud juurutusmeeskonnad ei saanud kunagi seda koolitust, kuna see pole standardsetes paigaldusjuhendites.
Kolm paigaldusmeetodit (ja millal igaühel on mõtet)
Otsene tõmbamine: kaabel tõmmatakse tõmbeköie abil läbi-olemasoleva kanali. See töömahukas meetod nõuab kahte inimest ja seisab silmitsi väljakutsetega, kuna marsruudi pikkus suureneb-liigne tõmbejõud võib kahjustada kiude, ületades tootja spetsifikatsioone. Parim lühikesteks jooksudeks alla 50 meetri.
Surumine: Kaabel lükatakse ruumist kapi poole. Kombineerituna eelnevalt-lõpetatud konnektoritega, välistab lükkamine täielikult tööjõu põllul, vähendades märkimisväärselt paigalduskulusid ja oskuste nõudeid. Ideaalne MDU-dele, kus sees-väljas juurutamine on mõttekas.
Antenni paigaldamine: Ise{0}}toestavate konstruktsioonide puhul kinnitatakse kaablid otse postide külge, kasutades vedrustusklambreid. 2 südamikuga FTTH kaablid koos integreeritud terastraaditoega võivad ulatuda 60-70 meetri kaugusele-postini ilma saatjajuhtmeta, lihtsustades õhust paigaldamist äärelinnades ja maapiirkondades.
Eelne-Lõpetatud vs. väli-Lõpetatud: 200-dollarine otsus
Siin muutub juurutamise ökonoomika huvitavaks. Eeltermineeritud kaablid-, mille ühes või mõlemas otsas on tehase-pistikud-, maksavad 30–50% rohkem kui tühikaabel. Kuid need kõrvaldavad:
Põllu splaissimise seadmed (3000–15 000 dollarit fusiooniliiturite jaoks)
Kvalifitseeritud tehniku töö (2-4 minutit liitmise kohta × tunnitasu)
Kvaliteedikontrolli testimine ja dokumenteerimine
Ilmast{0}}sõltuv ajakava (liitmine nõuab kontrollitud tingimusi)
Eelnevalt lõpetatud lahendused pakuvad madalamaid kulusid ja kiiremat kasutuselevõttu kõrgete-tööjõu-kuludega piirkondades, samas kui välilahendustega -lahendusi võib eelistada madalate-tööjõu-kuludega turgudel, kus fusiooniliitmisseadmed on juba amortiseerunud.
Tasuvuspunkt? Põhja-Ameerikas ja Lääne-Euroopas tasub eellõpetamine ära ligikaudu 20+ installi kuus. Turgudel, kus tööjõuhinnad on 5–10 dollarit tunnis, on töö lõpetamine igas ulatuses odavam.
Toimivuskaalutlused: mis tegelikult on oluline
Lubage mul vähendada spetsifikatsioonide müra ja keskenduda mõõdikutele, mis määravad, kas juurutamine õnnestub või ebaõnnestub.
Sumbumine: Signal Killer
Kaasaegsed 2-soonelised FTTH-kaablid saavutavad maksimaalse sumbumise 0,4 dB/km lainepikkusel 1310 nm ja 0,3 dB/km lainepikkusel 1550 nm. Tüüpiliste 50-80-meetriste elamute puhul tähendab see 0,02–0,03 dB sisestuskadu kiust endast – see on tühine.
Tegeliku kahjumi eelarve kulub ära:
Ühendused ja liitmikud: igaüks 0,1-0,3 dB
Painutus üle soovitatava raadiuse: 0,1–0,5 dB painde kohta
Saastumine ja otsa{0}}defektid: 0,2–1,0 dB
Pinge all väänamine: kuni 3,24 dB (nagu varem mainitud)
Hästi teostatud{0}}paigaldus hoiab segmendi kogukadu alla 0,5 dB. Kõik üle 1,0 dB viitab installiprobleemidele.
Mehaaniline vastupidavus: 20-aastane küsimus
Keegi ei mõtle sellele paigaldamise ajal, kuid spetsifikatsioon määrab, kas teie kaabel peab vastu kaks aastakümmet temperatuuritsüklit, tuulekoormust ja juhuslikke lööke.
G.657 minimaalne painderaadius. Kiud on püsiva paigalduse korral 15 mm, paigalduse ajal on lubatud -lühiajaline painutamine kuni 7,5 mm. Nende piirangute rikkumine ei põhjusta kohest riket,{5}}kuhjuvad mikro{6}}praod, mis halvendavad jõudlust aastate jooksul.
Temperatuuri kõikumine -40 kraadi ja +70 kraadi vahel kontrollib ümbrise terviklikkust, samas kui tõmbetugevuse spetsifikatsioonid (tavaliselt 600–1000 N FRP, 3000–6000 N terasest tugevdatud variantide puhul) määravad õhupaigaldiste vastupidavuse jääkoormusele ja tuulejõududele.
Alternatiivide võrdlemine: kui 2 tuuma pole lahendus
Lubage mul käsitleda ilmselget küsimust: kui kahetuumaline FTTH kaabel on nii mitmekülgne, siis miks on alternatiive?
Üks{0}}tuum: ülimalt-minimalistlik lähenemine
Ühetuumalised{0}}kaablid kasutavad ühte kiudu veelgi kompaktsemas pakendis,-mõnikord kuni 2,0 mm läbimõõduga. Kasutusjuhtumid:
Ajutised paigaldused või katsetused
Punkt{0}}punkt-lingid ilma koondamisnõudeta
Äärmuslik kulutundlikkus (arenevad turud)
Siseühendused, kus ruum on erakordselt piiratud
Piirang? Puuduvad tagavarakiud tõrkeotsinguks või tulevaseks laiendamiseks. Ühetuumalised-konfiguratsioonid sobivad kõige paremini pikamaa{2}}side jaoks sellistes rakendustes nagu sõjaline side ja tööstusautomaatika, kus spetsiaalsed simplekslingid on tahtlikud.
4-tuumaline ja rohkem: mahutavusmäng
Neli-tuumalist kaablit muutuvad ökonoomseks, kui:
Üks hoone teenindab mitut üürnikku, kes vajavad sõltumatuid vooluringe
Ettevõtte juurutamiseks on vaja mitut teenuseklassi (Internet + video + spetsiaalsed vooluringid + varundus)
Ülikoolilinnaku keskkonnad punktist{0}}mitmepunkti{1}}jaotusvajadustega
Siseruumides kasutatavad rippkaablid sisaldavad tavaliselt 1F, 2F ja 4F variante, majapidamispaigaldistel kasutatakse tavaliselt 1F-i, samas kui ettevõtte kasutajad kasutavad 2–4F-i.
Saagi? Neli-tuumalist konstruktsiooni toetavad suuremat andmeedastusvõimsust ja mitut samaaegset teenust, kuid nõuavad suurema kaablimahu tõttu spetsiifilisi paigaldustehnikaid ja hoolikamat käsitsemist.
Puhtalt kodu FTTH jaoks on 4-soonelised kaablid liiga projekteeritud. Lisatasu (15–25%) pluss paigaldamise keerukus õigustavad harva vaba võimsust tavalistes elamurajoonides, kus kahetuumalised FTTH-kaablid tagavad optimaalse tasakaalu.
Turu dünaamika ja tulevikutrajektoorid
Lubage mul välja suumida ja uurida makrojõude, mis seda turgu ümber kujundavad.
15% kasvu paradoks
Ülemaailmne FTTH turg kasvab 2033. aastani 15,3% CAGR-i kiirusega 100 Mbps ja 1 Gbps vahel, mis esindab põhilist kasutuselevõtu segmenti, samas kui 1-10 Gbps tasemed on suunatud edasijõudnud kasutajatele ja ettevõtetele.
See loob huvitava dünaamika rippkaabli spetsifikatsioonide jaoks. Teenuse kiiruse kasvades ei vaja füüsiline kiht,-mis juba toetab mitme-gigabitise edastust-, uuendamist. Kitsaskoht nihkus aastaid tagasi aktiivseadmetele (ONT-d, ruuterid).
Mida see tähendab? Täna paigaldatud kahetuumalised FTTH-kaablid elavad tõenäoliselt kauem kui mitu elektroonikaseadmete põlvkonda. See pikk kasutusiga (tüüpiliselt 20–30 aastat) selgitab, miks teenusepakkujad aktsepteerivad kvaliteetsete paigalduste eest kõrgemaid eelkulusid.
Maaelu lairibaühenduse katalüsaator
Aastatel 2025–2029 on oodata kodude arvu suurenemist üle 50% ja marsruudi miilide arvu suurenemist üle 100%, mis on tingitud 64 miljardi dollari suurusest riiklikust rahastamisest sellistest programmidest nagu maaelu kommunaalteenuste teenus ja riigikassa lairibaühenduse algatused.
See valitsuse rahastamise tõus toob ebaproportsionaalselt kasu kahetuumaliste FTTH-kaablite tootjatele, sest maapiirkondade kasutuselevõtt soodustab:
Õhu paigaldamine (madalamad kaevamiskulud)
Punkti{0}}punktini-arhitektuurid (väiksem tihedus, lihtsam topoloogia)
Standardsed elamukonfiguratsioonid (piiratud ärikasutajad)
Kõik need sobivad ideaalselt kahetuumaliste tehniliste kirjeldustega.
5G integratsiooni võimalus
Siin on trend, millest enamik inimesi puudust tunneb: 5G väikerakkude tagasiühendus loob paralleelse nõudluse kaablite järele.
Kuna operaatorid tihendavad 5G võrke, vajab iga väike rakk kiudoptilist tagasiühendust. Viimased 50-100 meetrit tänava-tasandi infrastruktuurist kuni postidele paigaldatud raadioni kasutatakse sageli... sama kahetuumalist FTTH-kaablit, mis on mõeldud elamute teenindamiseks.
USA FTTH-võrk laienes 2024. aastal 76,5 miljonile leibkonnale, kusjuures see fiiberinfrastruktuur toetab otseselt 5G juurutamist ja täiustatud üleriigilist lairibajuurdepääsu. See kahe-kasutuse juhtumiuuring (elamu + traadita tagasiühendus) kujutab endast ootamatut, kuid olulist turutõukejõudu.
Levinud lõksud ja kuidas neid vältida
Pärast rikete juhtumiuuringute analüüsimist ja juurutusinseneridega rääkimist domineerivad viis probleemi:
Lõks nr 1: pöördepiirangute eiramineNagu varem mainitud, võib pinge all keerdumine põhjustada 3,24 dB sumbumise naelu. Lahendus: rakendage kontrolliprotokolle, mis kontrollivad spetsiaalselt keerdunud kaablilõike, mitte ainult painderaadiuse rikkumisi.
Lõks nr 2: UV-kahjustuse pimedusPäikesevalguse käes olevad siseruumides kasutatavad-PVC-kaablid muutuvad rabedaks 18-24 kuu jooksul, põhjustades katastroofilist riket. Lahendus. Kasutage ainult UV-kindlat välistingimustes kasutatavat 2-soonelist FTTH-kaablit kõigis osades, mis on päikesevalguse käes, isegi ajutiselt.
Lõks nr 3: ebaõige matmine ilma kaitsetaOtse maetud standardkaablid kogevad muljumiskahjustusi ja näriliste kahjustusi kuude jooksul ilma torukaitseta. Lahendus. Otsene matmine nõuab spetsiaalselt hinnatud soomustatud kaableid või kaitsetoru.
Lõks nr 4: üle{1}}pingutamine tõmbe ajalTootja tõmbejõu spetsifikatsioonide ületamine kahjustab optilisi kiude, põhjustades signaali järkjärgulist halvenemist kuude kuni aastate jooksul. Lahendus: kasutage üle 25 meetri pikkuste tõmmete korral pinge jälgimise seadmeid.
Lõks nr 5: pistikute saastumineMäärdunud pistiku ots{0}} põhjustab 0,2–1,0 dB kadu ja järkjärgulisi kahjustusi mustuseosakeste tõttu, mis lihvivad kiudude südamikku. Lahendus: kontrollige 100% konnektoritest mikroskoobiga enne ja pärast paaritamist, puhastage heakskiidetud meetoditega.
Korduma kippuvad küsimused
Kas kahetuumalised FTTH-dropkaablid toetavad mitut-gigabitist kiirust?
Jah, absoluutselt. Kiud ise toetab lainepikkusi ja modulatsiooniskeeme, mis on kergesti võimelised 10+ Gbps. Praeguseid FTTH juurutusi piiravad aktiivsed seadmed (ONT, OLT), mitte füüsiline kiud. Korralikult paigaldatud kahetuumaline FTTH kaabel toetab mis tahes kiirust, mida teie teenusepakkuja suudab pakkuda nii praegu kui ka järgmistel aastakümnetel.
Kui kaua need kaablid tavaliselt välispaigaldistes kestavad?
Korralikult paigaldatud välistingimustes kasutatavad-nimetatud kaablid koos UV--kindlate ümbristega kestavad tavaliselt 20-30 aastat. Klaaskiud ise on sisuliselt püsiv – lagunemine tuleneb jope purunemisest, vee sissetungimisest või mehaanilistest kahjustustest. Olen näinud, et 1990ndatest pärit kaableid toimivad endiselt vastavalt nõuetele, kuigi jope võib tunduda kulunud.
Kas ma saan kahesuunaliseks suhtluseks kasutada 2-soonelist kaablit?
Tehniliselt jah, kasutades erinevaid lainepikkusi (näiteks 1310 nm üles / 1490 nm alla), kuid seda tehakse kaablirakendustes harva. Spetsiaalne edastus/vastuvõtu kiudoptiline lähenemine on usaldusväärsem, lihtsam tõrkeotsing ja sellest on saanud de facto standard. Kasutage mõlemat kiudu-selleks need on olemas.
Mis vahe on sise- ja välistingimustes kahetuumalistel FTTH kaablitel?
Füüsilised mõõtmed erinevad-siseruumides kasutatavate variantide mõõtmed on umbes 3,1 mm × 2,0 mm, samas kui välistingimustes kasutatavate versioonide mõõtmed on 5,3 mm × 2,0 mm-koos UV--kindlate mustade mantlitega, täiustatud vett-tõkestavate ühenditega ja sageli terastraadiga, mis tagab suurema tõmbetugevuse FRP-st.
Kas ma vajan nende kaablite paigaldamiseks spetsiaalseid tööriistu?
Eelotsaga kaablite jaoks-piisab tavalistest käsitööriistadest-kaabli käepidemed, vedrustusklambrid, tõmbsidemed. Väli-paigaldiste jaoks on vaja fusiooniliite (3000 $-$15 000), OTDR-i testimisseadmeid (2000 $-8000 $), kiueemaldajaid, lõikujaid ja kontrollmikroskoope. See kulude erinevus ajendab enamikul turgudel eellõpetatud ja väljast sõltuvat otsust.
Kas kahetuumalised FTTH-kaablid saavad hakkama Power over Fiber (PoF) rakendustega?
Standardsed 2-soonelised FTTH-kaablid on ainult kiud{1}}ja ei saa kanda elektrienergiat. Rakenduste jaoks, mis nõuavad kaugtoidet (nagu mõned ONT-paigaldised), vajate hübriidkaableid, mis integreerivad nii optilisi kiude kui ka vasest toitejuhtmeid, või peate juhtima eraldi elektriliine kõrvuti fiiberopsuga.
Mis juhtub, kui üks kiud kahesoonelises kaablis ebaõnnestub?
Täpselt seetõttu on 2-tuumaarhitektuur silmapaistev. Teine fiiber on kiire varu{4}}tehnikud, kes saavad mõne minuti jooksul teenuse varukiududele ümber lülitada, taastades teenuse ja tehes rikkis kiu veaotsingu. Ühetuumaliste paigaldiste puhul vajab kogu tilk väljavahetamist, mis pikendab katkestuste kestust minutitelt tundide või päevadeni.
Kas kahetuumalised FTTH-kaablid sobivad andmekeskuse rakenduste jaoks?
Lühikeseks jooksmiseks (alla 100 meetri) riiulid või seadmeid ühendavates andmekeskustes jah. Kuid andmekeskused kasutavad magistraalliinide jaoks sagedamini suurema -kiudude-arvuga kaableid (12, 24, 48+ kiudu), kusjuures 2 südamikuga kaablid on paigutatud konkreetsete seadmete juurde, kus ruumipiirangud eelistavad kompaktset joonis-8 profiili.
Järgmise sammu astumine
Kahetuumaliste FTTH-kaablite mõistmine avab laiema arusaamise sellest, kuidas kaasaegne lairibainfrastruktuur tegelikult töötab. Need pealtnäha lihtsad kaablid esindavad aastakümneid materjaliteadust, optilist inseneritööd ja juurutamise optimeerimist,{2}}kõik need on pakitud sellisesse vormi, mida enamik inimesi ei märka.
Kui olete teenusepakkuja, kes hindab juurutamisvõimalusi, on peamised otsustuspunktid järgmised:
Tööjõukulud teie turul(määrab eelnevalt-lõpetatud vs. välja-lõpetatud majanduse)
Domineeriv paigaldusmeetod(õhk vs maa-alune vs. MDU määrab FRP vs. terasarmatuuri)
Teenuse elutsükli planeerimine(määrab, kas 2-tuumaline koondamine õigustab lisatasu ühetuumalise ees)
Kinnisvaraarendajate ja võrguplaneerijate jaoks on strateegiline küsimus: investeerida õigesse kiudoptilist infrastruktuuri kohe või hiljem seista moderniseerimiskuludega. Perioodil 2025-2029 võib läbitud kodude arv kasvada enam kui 50% võrra. Tänapäeval kasutusele võetud marsruudi miili kahekordistav infrastruktuur loob konkurentsivõimelise positsiooni terve põlvkonna jaoks.
Füüsiline kiht-need vähenõudlikud 2-tuumalised FTTH-kaablid, mis ripuvad postide küljes ja keerduvad läbi torude-kestvad kauem kui enamik neid juurutavaid ettevõtteid. Põhialuste õigeks saamine on oluline.
Ja nüüd saate aru, miks lihtne kahe klaaskiuga kaabel pole üldse lihtne.
