Õhukiudoptiline kaabel paigaldatakse maapinnale postidele, tornidele, messenger-süsteemidele või toiteliinide{0}}konstruktsioonidele. Seda kasutatakse telekommunikatsiooni jaotuses, maapiirkondade lairibaühenduses, FTTH-juurdepääsus, kommunaalteenustes, tööstusvõrkudes ja magistraalliinides, kus on saadaval õhukoridor.
Antennikaabli valimine ei ole kataloogist tootenime valimine. Õige spetsifikatsioon sõltub marsruudist, kaugusest, langusest, tuule- ja jääkoormusest, elektrikeskkonnast, kiudude arvust, juurdepääsuplaanist, paigaldusmeetodist, riistvarast ja hooldusstrateegiast. Selles juhendis selgitatakse peamisi õhukaablite tüüpe, kuidas neid võrrelda, millised spetsifikatsioonid on olulised ja millist teavet tuleks koostada enne tarnijalt projektisoovituse küsimist.
Saadaolevate õhuliinide konstruktsioonide lähtepunktiks vaadake üleõhukiudoptiliste kaablite valik.
Mis on õhukiudoptiline kaabel?
Õhukiudoptiline kaabel, mida nimetatakse ka õhuliini kiudoptiliseks kaabliks või õhukiudoptiliseks kaabliks, on väliskaabel, mis on ette nähtud tugipunktide vahel rippuma. Sõltuvalt konstruktsioonist võib kaabel end ise toetada, sisaldada integreeritud messengerit, olla kinnitatud eraldi juhtmestiku külge või töötada toite-maandus{2}}juhtmesüsteemi osana.
Erinevalt sisekaablist peab õhukaabel taluma pikaajalist-mehhaanilist koormust ja korduvat kokkupuudet välistingimustes. Tüüpilised disainiprobleemid hõlmavad tõmbepinget, tuule vibratsiooni, jääkoormust, ultraviolettkiirgust, niiskust, temperatuuri tsüklit, muljumist, lööke, närilisi ja elektri{2}}väljaefekte. Lühikest linna telekommunikatsiooni ulatust, pikka jõeületust ja kõrgepinge{4}}voolukoridori ei tohiks hinnata sama valikuloogikaga.

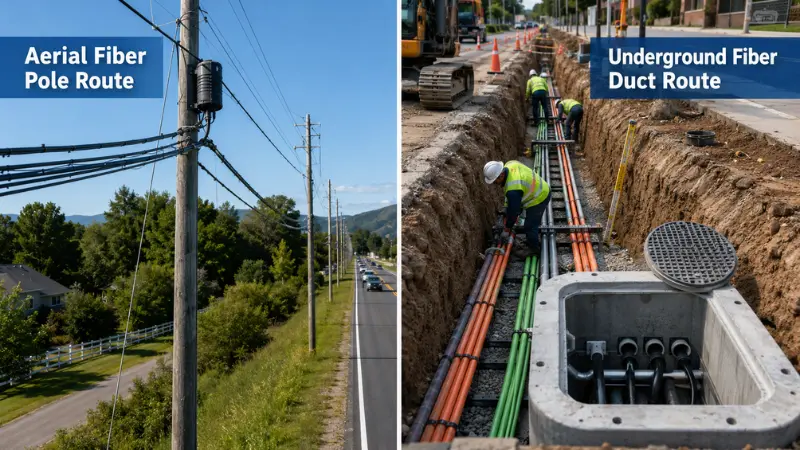

Õhukiud vs maa-alune kiud
Õhu- ja maa-alused trassid lahendavad erinevaid ehitusprobleeme. Õhust paigaldamine võib olla tõhus, kui postid on saadaval ja heaks kiidetud, samas kui maa-alune paigaldamine on tavaliselt eelistatud juhul, kui füüsiline kaitse, visuaalne mõju või pikaajaline{1}}marsruudi turvalisus on prioriteetsed. Projektid, mis nõuavad maetud, kanalisatsiooni või otse{3}}maetud ehitust, saavad võrreldamaa-aluse fiiberoptilise kaabli võimalused.
| Otsustegur | Õhukiud | Maa-alune kiud |
|---|---|---|
| Marsruudi infrastruktuur | Kasutab poste, torne, messengeri ahelaid või peamisi tugikonstruktsioone. | Kasutab kanaleid, kanaleid, mikrokanaleid, kaevikuid või otse{0}}maetud teid. |
| Esialgne ehitus | Võib vähendada kraavi kaevamist ja võib olla kiirem, kui juurdepääs postidele on heaks kiidetud. | Tavaliselt nõuab see kaevetöid, kanalitööd, juurdepääsukambreid või suundpuurimist. |
| Kokkupuude keskkonnaga | Rohkem kokku puutunud tuule, jää, puude, pooluste läheduses asuvate sõidukitega, elusloodusega ja UV-kiirgusega. | Vähem avatud ilmastikule, kuid tundlik üleujutuste, pinnase liikumise, kaevamiskahjustuste ja kanalite ummistumise suhtes. |
| Ülevaatus ja remont | Kahjustatud sildid ja mõned veakohad võivad olla visuaalselt ligipääsetavad. | Remont võib nõuda kambrisse juurdepääsu, kanali varrastamist, kaabli tõmbamist või kaevamist. |
| Laienemine | Hargnemine võib olla mugav, kui sulgurid, klemmid ja lõtk on ette planeeritud. | Laienemine sõltub vaba kanali mahust, kambri paigutusest ja kaabli{0}}tõmbamisvõimalusest. |
| Tüüpiline kasutus | Maapiirkonna marsruudid, FTTH-jaotus, keeruline maastik, telekommunikatsiooniposti marsruudid ja kommunaalkoridorid. | Linna kaitstud marsruudid, ülikoolilinnakute võrgud, kanalisüsteemid ja alad, kus visuaalne mõju on oluline. |

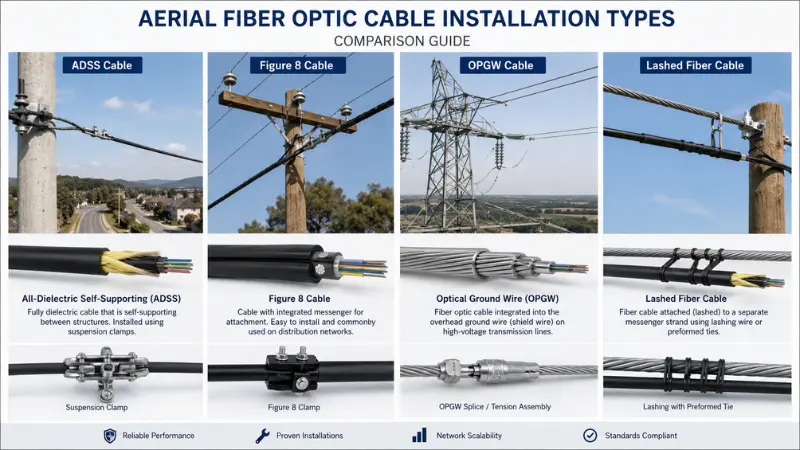

Õhukiudoptilise kaabli peamised tüübid

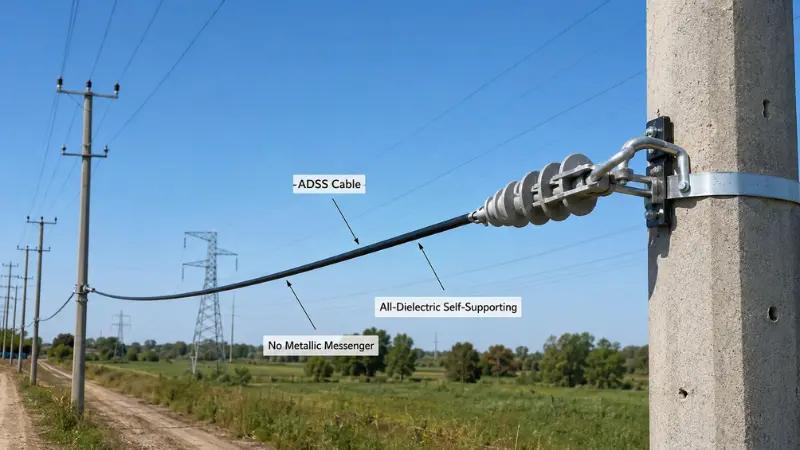

ADSS-kaabel
ADSS tähendab kõikehõlmavat-dielektrilist-toetust. Kaabel kasutab mittemetalseid tugevuselemente ja kannab oma mehaanilist koormust ilma eraldi juhtmeta. Seda peetakse tavaliselt telekommunikatsiooni magistraalliinide, maapiirkondade marsruutide ja sideteede jaoks tehnoinfrastruktuuril või selle läheduses.
Täielik{0}}dielektriline disain eemaldab vajaduse metallilise sidemega sidumise järele, kuid see ei eemalda elektrilist-keskkonna hindamist. Elektritrasside puhul peaks projekteerimismeeskond arvestama liini pinget, kinnitusasendit, elektri-välja intensiivsust, saastetaset ja kuiva-riba kaare tekkimise ohtu. Kõrgematel-väljadel võib olla vajalik jälgimisvastane-ümbris.
ADSS-i valik sõltub läbimõõdust, kaalust, aramiidi sisaldusest, nominaalsest tõmbetugevusest, ulatusest, longusest, ilmastikukoormusest ja ühilduvast vedrustusest või{0}}tupikriistvarast. TheADSS-i kiudoptilise kaabli kategooriaon kasulik viide enne a võrdlemistühe-jakiga ADSS-i disainkoos atopelt{0}}ADSS-i disain.

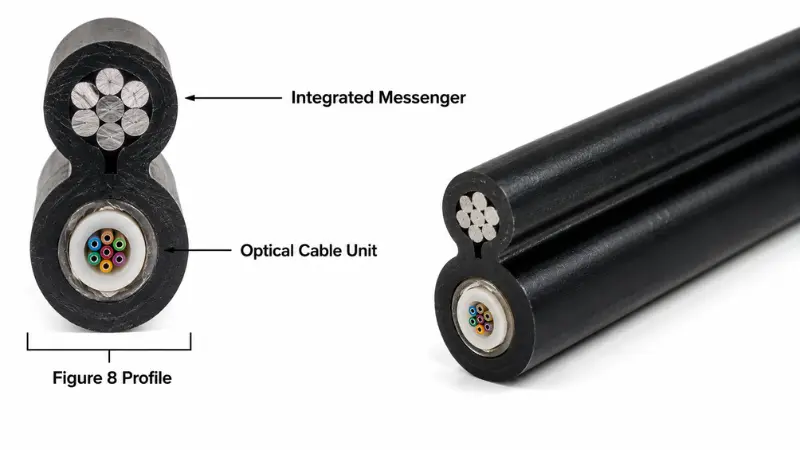

Joonis 8 Fiiberoptiline kaabel
Joonisel fig 8 kujutatud kaabel ühendab ühes profiilis optilise kaabliüksuse ja sõnumikandja või tugevuselemendi. Integreeritud tugielement lihtsustab käsitsemist, kuna tugi ja optiline kaabel on paigaldatud koos.
Messenger võib olla metallist või mitte{0}}metallist. Metallist messenger võib pakkuda suurt tugevust, kuid võib vajada liimimist, maandust ja korrosioonitõrjet. Mittemetallist struktuur vähendab elektri-juhtivuse probleeme, kuigi kogu kaabel ja riistvara peavad siiski vastama marsruudi koormusele.
Joonis 8 kaablit kasutatakse sageli lühikeste -kuni -keskmiste telekommunikatsioonivõrkude, linnalähivõrkude ja FTTH toite- või jaotusmarsruutide jaoks. Toote struktuur on oluline: amitte-metallist Joonis 8 kaabelja amulti-toru Joonis 8 antennikaabelei tohiks käsitleda vahetatavatena ilma ulatust, sõnumimaterjali ja riistvara ühilduvust kontrollimata.

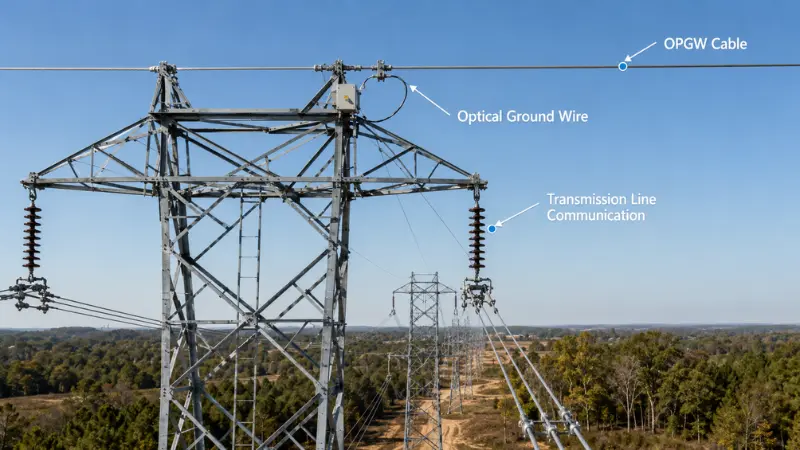

OPGW kaabel
OPGW tähendab optilist maandusjuhet. See ühendab optilised kiud kõrgepingeliinide maandus{1}}juhtmefunktsiooniga{2}}. OPGW on osa toiteliinisüsteemist{4}}, mitte tavaline telekommunikatsioonikaabel, mis on kinnitatud posti sideruumi.
OPGW valik nõuab ülekande{0}}liinide projekteerimist, lühisvoolu-analüüsi, mehaanilise koormuse koordineerimist, torni ja liitmiku projekteerimist, katkestuste planeerimist ja seadmete ohutusprotseduure. Seda ei tohiks kasutada tavalise ADSS-i või joonise 8 kaabli asendajana standardsel FTTH-marsruudil. IEC kirjeldab OPGW nõudeidIEC 60794-4-10, mis katab optilised maandusjuhtmed piki elektriliine.

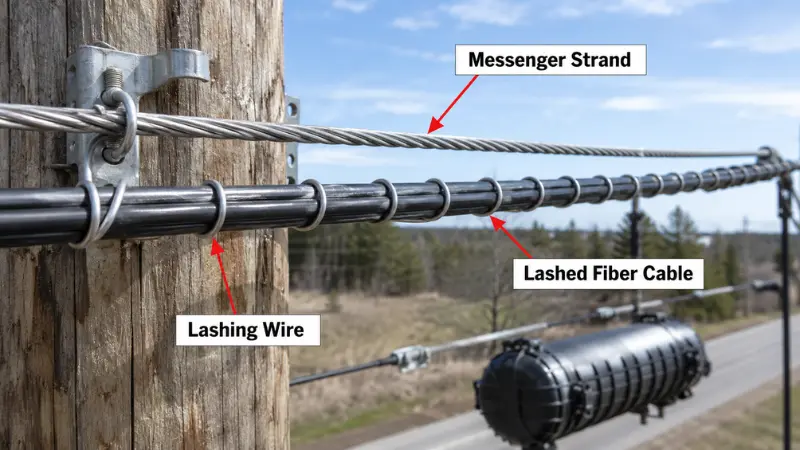

Kinnitatud kiudkaabel
Kinnitatud süsteemis kannab mehaanilist koormust eraldi messenger-kiud, mille külge kinnitatakse kinnitustraadiga standardne välistingimustes olev fiiberkaabel. See meetod on tavaline telekommunikatsiooni postiliinidel, kus heakskiidetud sõnumitooja on juba olemas.
Ripskiud võib olla otstarbekas punktist{0}}to-mitmepunktilisse pääsuvõrkudesse, kuna marsruudi äärde saab planeerida splaissi sulgemisi, väljalangemise terminale ja tulevasi harupunkte. Kompromiss-on see, et enne kinnitamist tuleb kontrollida kiudude seisukorda, kinnituskvaliteeti, sidet, maandust, kliirensit ja postide koormust.
Antenni optiliste kaablite võrdlus: ADSS, joonis-8, OPGW ja sidestatud kaablid
| Kaabli tüüp | Toetusmeetod | Tüüpiline marsruut | Peamine tugevus | Võtmepiirang | Juurdepääs ja laienemine |
|---|---|---|---|---|---|
| ADSS | Isem{0}}toetav, kõik-dielektriline | Telekomi magistraal, maatrassid ja kommunaalkoridorid | Metallist sõnumitoojat pole; tugev konstrueeritud ulatusvõime | Nõuab longus-pinge, riistvara ja elektri-välja hindamist | Juurdepääsupunktid tuleks hoolikalt planeerida |
| Joonis 8 | Integreeritud sõnumitooja või jõuliige | Telekommunikatsiooni jaotus ja FTTH feeder marsruudid | Kompaktne konstruktsioon ja otsene paigaldus | Messengeri materjal ja ulatuse piirangud varieeruvad olenevalt disainist | Mõõdukas paindlikkus; harud sõltuvad marsruudi paigutusest |
| OPGW | Toite{0}}maandusjuhe optilise seadmega | Kõrgepinge{0}}ülekandeliinid | Ühendab side- ja{0}}varjestusjuhtmete funktsioonid | Spetsiaalne kommunaaltoode ja paigaldusprotsess | Laienemine järgib ülekande{0}}liinide projekteerimist |
| Ripsutatud kiud | Kiudkaabel on kinnitatud eraldi messengeri külge | Telekommunikatsiooni juurdepääs ja laiendatavad postmarsruudid | Paindlikud sulgurid, terminalid ja tulevased filiaalid | Nõuab messengeri ja sidumistööd; metallelemendid võivad vajada maandust | Tavaliselt kõige paindlikum keskmise pikkusega-juurdepääsu jaoks |

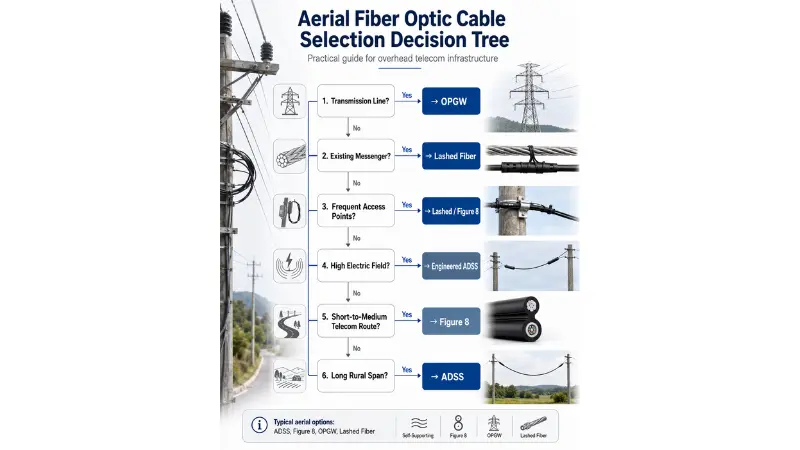

Lihtne antennikaabli valiku otsustuspuu
Järgmine otsustusjada aitab kitsendada esimest hinnatavat kaablitüüpi. See ei asenda tehnilisi arvutusi, kommunaalteenuste heakskiitu ega kohalikke ehitusreegleid.
- Kas kaabel on osa ülekande-maandus-juhtmesüsteemist?Kui jah, hinnake esmalt OPGW-d. Kui ei, jätkake järgmise küsimusega.
- Kas on olemas vaba võimsusega heakskiidetud Messenger Strand?Kui jah, võib rihmkiud olla tõhus, eriti tulevaste hargnemispunktidega marsruutidel.
- Kas võrk vajab sagedast keskmise{0}}juurdepääsu?Kui jah, siis võib rihmadega kiudu või sobivat joonise 8 süsteemi olla lihtsam hallata kui pikka-ADSS-i marsruuti.
- Kas marsruut on toitejuhtmete läheduses või tugevas{0}}elektriväljas?Kui jah, hinnake ADSS-i õige kinnitustsooni{0}}- ja ümbrise analüüsiga või järgige utiliidi määratud kujundust.
- Kas vahemikud on lühikesed-kuni-keskmised ja marsruut on peamiselt telekommunikatsiooni levitamine?Kui jah, võib joonise 8 kaabel olla kompaktne valik, eeldusel, et messengeri materjal, maandus ja riistvara on sobivad.
- Kas vahekaugused on pikad, marsruut maapiirkondades või projekt väldib metallist tuge?Kui jah, siis ADSS on sageli esimene tüüp, mida hinnata, kuid koormuse -languse ja ilmastiku-eeldused tuleb määratleda.
ADSS vs joonis 8: kumba tuleks kõigepealt kontrollida?
ADSS-i ja joonist 8 võrreldakse sageli, kuna mõlemat saab paigaldada ilma eraldi optilist kaablit olemasoleva ahela külge kinnitamata. Erinevus on tugikontseptsioonis. ADSS jaotab mehaanilise tugevuse täielikult-dielektrilise kaabli korpuse sees. Joonisel fig 8 kujutatud kaablis kasutatakse optilise üksuse kõrval integreeritud messenger- või tugevuselementi.
| küsimus | ADSS sobib tavaliselt paremini millal | Joonis 8 Tavaliselt sobib paremini Millal |
|---|---|---|
| Kas metallist tugi on ebasoovitav? | Projekt soovib täielikult-dielektrilist marsruuti ilma metallilise sõnumikandjata. | Metallist või mitte{0}}metallist integreeritud messenger on vastuvõetav. |
| Kas trass on elektritaristu lähedal? | ADSS-i saab konstrueerida kommunaalkoridoride jaoks, kuid elektri{0}}välja hindamine on siiski vajalik. | Joonis 8 võib nõuda erilist tähelepanu messengeri juhtivusele, maandusele ja vahekaugustele. |
| Kas juurdepääsupunkte on palju? | Juurdepääsupunkte tuleb hoolikalt planeerida, kuna{0}}keskmine juurdepääs võib olla vähem mugav. | Võib olla praktiline jaotusteedel, kus on planeeritud hargnemine. |
| Kas paigaldamise lihtsus on oluline? | Ise{0}}toetav installimine võib vähendada eraldi Messengeri tööd. | Integreeritud tugi ja optiline üksus võivad lihtsustada lühikesi{0}}kuni-keskmisi telekommunikatsiooni marsruute. |
| Mida tuleks kõigepealt kontrollida? | RTS, pinge väljund, ümbrise tase, klambrikomplekt ja sobivus elektri-väljale. | Messenger materjal, side või maandus, ulatuse piirang, korrosiooniga kokkupuude ja riistvara sobivad. |
Kuidas valida õige antenni kiudoptiline kaabel
1. Enne kaabli valimist uurige marsruuti
Salvestage masti kuuluvus, masti seisukord, avause pikkused, teede ja jõgede ristumiskohad, nurgapunktid, ummik{0}}kohad, olemasolev sideruum, läheduses olevad toitejuhtmed, taimestik, juurdepääs sõidukitele ja rullide paigutus. Kaablit ei tohiks valida enne, kui füüsiline marsruut ja kinnitusõigused on aru saadud.
2. Kasutage projekti koormusi, mitte universaalset ulatusarvu
Igale antennikaablile ei kehti ühest maksimaalset ulatust. Sirgeulatus sõltub kaabli konstruktsioonist, nimitõmbetugevusest, paigalduspingest, pikaajalisest -koormusest, algsest langusest, tuulerõhust, jää paksusest, temperatuurivahemikust, pooluse tugevusest, kinnituskõrgusest ja riistvarast.
Tarnija vahemiku soovitus peaks määratlema selle aluseks olevad eeldused. Väide nagu "sobib 100 m" on puudulik, välja arvatud juhul, kui on märgitud ka tuul, jää, temperatuur, langus, ohutusfaktor ja riistvara.
3. Eraldi telekommunikatsiooni-pooluse ja toite{2}}liini nõuded
Telekommunikatsiooniposti marsruut ja{0}}kõrgepingevõrgu marsruut ei tohiks kasutada sama kinnitusloogikat. Pingestatud seadmete läheduses peavad marsruudi omanik ja kvalifitseeritud insenerimeeskond määratlema kinnitustsoonid, vahed, indutseeritud-pinge juhtelemendid, töömeetodid ja personali kvalifikatsiooni.
Ameerika Ühendriikides tegelevad elektrienergia tootmise, ülekande ja jaotusega seotud töödOSHA 29 CFR 1910 269. Teised riigid, kommunaalettevõtted ja võrguomanikud kohaldavad oma reegleid ning projekti reguleerivad kohalikud nõuded.
4. Planeerige koos kiudude arv ja võrgutopoloogia
Kiudude arv peaks hõlmama praeguseid vooluahelaid, taastamisvõimsust, kavandatud abonente, tulevasi teenuseid ja praktilisi splaissimisrühmi. Suur kiudude arv ei ole alati parem, kui see muudab kaabli tarbetult suureks, raskeks või kalliks. Samas võib ainult tänase nõude valimine põhjustada enneaegset üleehitust.
FTTH-võrkude jaoks kavandage, kus asuvad jaoturid, sulgemised, terminalid ja kliendikontorid. Kui õhust levitamise marsruut läheb üle abonendi poolele,FTTH kaabli valikvõib osutuda asjakohaseks.
5. Sobitage struktuur keskkonnaga
Rannikuteed võivad vajada tugevamat korrosioonitõrjet. Rasked{1}}jääpiirkonnad nõuavad selget jääkoorma-kujundust. Kõrge -UV-kiirguse keskkond nõuab sobivat väliskesta. Närilistele-ohtlikud teed võivad vajada täiendavat kaitset, näiteksNärilistevastane kiudoptiline kaabel-. Saastunud toitekoridorid võivad vajada jälgimisvastast -ADSS-i ümbrist.
Kui standardtoode ei vasta nõutavale koormusele, ümbrisele, kiudude arvule või paigaldusmeetodile, akohandatud fiiberoptilise kaabli disainvõib olla ohutum kui kataloogitoote teele sundimine.
Stsenaarium-Põhised valikunäited
Järgmised näited on lihtsustatud projekti{0}}stiilis stsenaariumid. Kaabli lõplik valik nõuab siiski marsruudi-omaniku kinnitust, pinge arvutamist ja riistvara kinnitamist.
Näide 1: FTTH linnajaotus paljude tulevaste langustega
Projekti tingimused:Lühikesed-kuni-keskmised postide vahekaugused, palju tulevasi klientide väljalangemispunkte, heakskiidetud telekommunikatsioonipostide ruum ja planeeritud ühenduskohtade sulgemine marsruudil.
Esimene hinnatav tüüp:Ripskiud või sobiv joonis 8 kaabel.
Miks:Projekt vajab paindlikku keskmise pikkusega{0}}juurdepääsu ja tulevasi harupunkte. Kinnitatud süsteem võib muuta sulgemise ja terminali paigutamise lihtsamaks, kui on olemas messenger-kiud. Kui messenger puudub ja marsruut on kompaktne, võib joonis 8 vähendada eraldi haru tööd.
Riskikontrollid:Kontrollige messengeri seisukorda, postide laadimist, ühendamist või maandust, hoiuruumi lõtvust, sulgemisjuurdepääsu ja paigaldusvahesid.
Näide 2: Maaelu selgroog ilma olemasoleva Messengerita
Projekti tingimused:Pikemad vahemikud, piiratud olemasolev telekommunikatsiooni infrastruktuur, vähem pääsupunkte ja eelistus vältida metallist messengeri paigaldamist.
Esimene hinnatav tüüp:ADSS.
Miks:ADSS suudab end toetada ilma messengerita ja seda saab kavandada pikemateks maapiirkondadeks, kui kaabli tugevus, longus ja ilmastikukoormused on koos konstrueeritud.
Riskikontrollid:Kinnitage ulatuse jaotus, tuule ja jää eeldused, pooluse tugevus, ummik{0}}asukohad, vedrustuse riistvara ja pikaajaline{1}}tõmbekoormus.
Näide 3: Optiline side piki ülekandeliini
Projekti tingimused:Kõrge-pinge ülekandetornid, varje
Esimene hinnatav tüüp:OPGW.
Miks:Kaablit ei kinnitata lihtsalt postide külge; sellest saab osa ülekande{0}}kaitse- ja sidesüsteemist.
Riskikontrollid:Kinnitage lühise{0}}hinnang, torni laadimine, liitmikud, ühenduskarbi paigutus, paigaldusviis ja seadmete ohutusprotseduurid.
Õhukiudkaabli spetsifikatsioonid selgitatud
| küsimus | ADSS sobib tavaliselt paremini millal | Joonis 8 Tavaliselt sobib paremini Millal |
|---|---|---|
| Kas metallist tugi on ebasoovitav? | Projekt soovib täielikult-dielektrilist marsruuti ilma metallilise sõnumikandjata. | Metallist või mitte{0}}metallist integreeritud messenger on vastuvõetav. |
| Kas trass on elektritaristu lähedal? | ADSS-i saab konstrueerida kommunaalkoridoride jaoks, kuid elektri{0}}välja hindamine on siiski vajalik. | Joonis 8 võib nõuda erilist tähelepanu messengeri juhtivusele, maandusele ja vahekaugustele. |
| Kas juurdepääsupunkte on palju? | Juurdepääsupunkte tuleb hoolikalt planeerida, kuna{0}}keskmine juurdepääs võib olla vähem mugav. | Võib olla praktiline jaotusteedel, kus on planeeritud hargnemine. |
| Kas paigaldamise lihtsus on oluline? | Ise{0}}toetav installimine võib vähendada eraldi Messengeri tööd. | Integreeritud tugi ja optiline üksus võivad lihtsustada lühikesi{0}}kuni-keskmisi telekommunikatsiooni marsruute. |
| Mida tuleks kõigepealt kontrollida? | RTS, pinge väljund, ümbrise tase, klambrikomplekt ja sobivus elektri-väljale. | Messenger materjal, side või maandus, ulatuse piirang, korrosiooniga kokkupuude ja riistvara sobivad. |
Üldiste üherežiimiliste{0}}rakenduste puhul võivad ostjad viidataITU-T G.652. Kui painutusomadused on olulised, eriti juurdepääsulõikude, kukkumisalade või kitsa marsruudi läheduses,ITU-T G.657pakub painde-kadu-tundetuid ühemoodi-kiu kategooriaid. Need kiudude soovitused ei asenda kaabli-struktuuri spetsifikatsioone.
Olenevalt tootest ja turust võivad spetsifikatsioonid viidata ka IEC 60794 perekonnale, IEEE 1222 ADSS-seotud nõuetele, IEC 60794-4-10 OPGW või utiliidispetsiifilistele nõuetele. ADSS-iga seotud testimise ja jõudluse viidete jaoks võivad ostjad ametniku üle vaadataIEEE 1222 standardleht. Ostutellimus peaks määratlema täpse standardväljaande, katsemeetodi, aktsepteerimiskriteeriumi ja saadaolevad aruanded, selle asemel, et märkida ainult "IEC-ühilduv" või "IEEE-ühilduv".
Kuidas lugeda antennikaabli andmelehte
Andmelehte ei tohiks lugeda tugevamate{0}}või-nõrgemate numbrite lihtsaks loendiks. Mõningaid parameetreid saab võrrelda otse, teised saavad tähenduslikuks alles pärast marsruudi arvutamist.
| Andmelehe üksus | Kuidas seda kasutada | Levinud viga |
|---|---|---|
| Kiu tüüp | Kontrollige ühilduvust optilise süsteemiga ja painutusvajadusi. | G.657 valimine ainult sellepärast, et see kõlab paremini, ilma süsteemi ja marsruudi nõudeid kontrollimata. |
| Kiudude arv | Sobitage võrgu võimsus, splaissi rühmitamine ja varukiud. | Liiga paljude kiudude valimine ja kaabli suuruse suurendamine ilma topoloogia põhjuseta. |
| RTS ehk nominaalne tõmbetugevus | Kasutage seda lõtvumise{0}}pinge ja ohutus{1}}teguri ülevaatamiseks. | RTS-i käsitlemine lubatud paigaldustõmbejõuna. |
| Maksimaalne paigalduspinge | Kasutage seda tõmbepiirangute ja jälgimisnõuete määramiseks paigaldamise ajal. | Võimaldab väljakumeeskondadel raskete tõmbamiste ajal limiiti ületada. |
| Kaabli kaal ja läbimõõt | Kasutage neid masti koormuse, tuulekoormuse, jääkoormuse ja riistvara valimiseks. | Võrrelge ulatuse väiteid ilma kaalu ja läbimõõtu kontrollimata. |
| Minimaalne painderaadius | Kui mõlemad on antud, rakendage eraldi paigaldus- ja hoolduspiire. | Ühe üldise paindekorrutise kasutamine kõigi tingimuste jaoks. |
| Katte tüüp | Sobitage kokkupuude UV-kiirguse, jälgimise, hõõrdumise, niiskuse ja korrosiooniga. | Eeldusel, et kõik välistingimustes kasutatavad PE-katted sobivad kõrgel{0}}põllu- või rannikuteedel. |
| Katsearuanded | Kontrollige katsemeetodit, proovi seisukorda ja vastuvõtukriteeriume. | Vastavusavalduse aktsepteerimine ilma aruande üksikasjadeta. |
Sag{0}}Pingesisendi näide
Pinge{0}}läbivuse arvutamise peaksid läbi viima kvalifitseeritud insenerid või tarnija, kasutades projektispetsiifilisi{1}}eeldusi. Allolev näidis näitab, millist tüüpi teavet tuleks vahetada; see ei ole universaalse disaini juhtum.
| Andmelehe üksus | Kuidas seda kasutada | Levinud viga |
|---|---|---|
| Kiu tüüp | Kontrollige ühilduvust optilise süsteemiga ja painutusvajadusi. | G.657 valimine ainult sellepärast, et see kõlab paremini, ilma süsteemi ja marsruudi nõudeid kontrollimata. |
| Kiudude arv | Sobitage võrgu võimsus, splaissi rühmitamine ja varukiud. | Liiga paljude kiudude valimine ja kaabli suuruse suurendamine ilma topoloogia põhjuseta. |
| RTS ehk nominaalne tõmbetugevus | Kasutage seda lõtvumise{0}}pinge ja ohutus{1}}teguri ülevaatamiseks. | RTS-i käsitlemine lubatud paigaldustõmbejõuna. |
| Maksimaalne paigalduspinge | Kasutage seda tõmbepiirangute ja jälgimisnõuete määramiseks paigaldamise ajal. | Võimaldab väljakumeeskondadel raskete tõmbamiste ajal limiiti ületada. |
| Kaabli kaal ja läbimõõt | Kasutage neid masti koormuse, tuulekoormuse, jääkoormuse ja riistvara valimiseks. | Võrrelge ulatuse väiteid ilma kaalu ja läbimõõtu kontrollimata. |
| Minimaalne painderaadius | Kui mõlemad on antud, rakendage eraldi paigaldus- ja hoolduspiire. | Ühe üldise paindekorrutise kasutamine kõigi tingimuste jaoks. |
| Katte tüüp | Sobitage kokkupuude UV-kiirguse, jälgimise, hõõrdumise, niiskuse ja korrosiooniga. | Eeldusel, et kõik välistingimustes kasutatavad PE-katted sobivad kõrgel{0}}põllu- või rannikuteedel. |
| Katsearuanded | Kontrollige katsemeetodit, proovi seisukorda ja vastuvõtukriteeriume. | Vastavusavalduse aktsepteerimine ilma aruande üksikasjadeta. |
Tehniline väljund peaks hõlmama paigalduse pinget, lõplikku langust, pikaajalist-koormust, maksimaalset pinget ilmastikukoormusel, kliirensit reguleerivate vahemike juures, ummiku- ja vedrustuse riistvaranõudeid- ning kõiki marsruudilõike, mis nõuavad eraldi arvutamist.

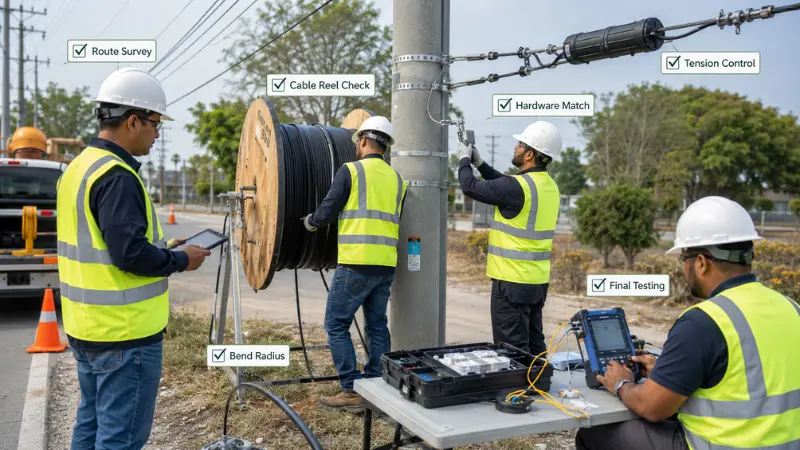

Õhukiudoptilise kaabli paigaldamise kontroll-loend
1. Täitke marsruudiuuring ja tehke-valmis ülevaatus
- Kinnitage masti omandiõigus, manuse heakskiit ja juurdepääs-eesõigus-.
- Kontrollige masti seisukorda, kinnitusi, olemasolevaid kinnitusi ja vaba suhtlusruumi.
- Mõõtke normaalulatusi, pikki ristumiskohti, nurgapunkte, tupikteid ja kõrguse muutusi.
- Salvestage elektriliinide{0}}lähedus, teede ristumiskohad, taimestik, veeületused ja piiratud tööpiirkonnad.
- Kinnitage, kas postide vahetamine, teisaldamine või muu{0}}valmistustöö on vajalik.
2. Kontrollige kaablit, pooli ja riistvara
- Sobitage kaabli kood, kiudude arv, rulli pikkus ja ümbrise märgistus heakskiidetud kujundusega.
- Kontrollige rulle ääriku kahjustuste, lahtiste mahajäämiste, vee sissepääsu või käsitsemislöögi suhtes.
- Veenduge, et vedrustusklambrid, tupik{0}}liitmikud, soomusvardad, sõrmkübarad, kinnitusmaterjalid, maanduskomponendid ja sulgurid sobiksid kaabliga.
- Kontrollige, et klambri kontakti rõhk ja kaabli läbimõõdu vahemik ei deformeeriks kesta ega tekitaks mikropainutust.
3. Valmistage ette paigutusplaan
Valige statsionaarse-rulli või liikuva-rulli paigutus vastavalt tee juurdepääsule, takistustele, liikluskorraldusele ja masti-joone geomeetriale. Enne töö alustamist määrake rullide asukohad, tõmbamissuund, ajutised blokeeringud, meeskonna suhtlus, maksimaalne tõmbejõud ja hädaseiskamisprotseduurid.
4. Kontrollige rullide käsitsemist, pinget ja painutamist
- Tasuge kaabel rulli märgistusega määratud suunas; ärge tõmmake seda üle rulli ääriku.
- Vajadusel kasutage heakskiidetud tõmbekäepidemeid, pöördeid, rulle ja pinge jälgimist.
- Hoidke tõmbejõudu toote maksimaalsest paigalduspingest allpool.
- Säilitage kindlaksmääratud dünaamiline ja staatiline painderaadius rullide, postide pöörete, sulgurite ja hoiuaasade juures.
- Vältige väänamist, paindumist, muljumist, kontrollimatut tagasi-pinget ja konarlikul pinnasel lohisemist.
5. Installige riistvara ja määrake Sag
Paigaldage puutuja, vedrustus ja{0}}tupik riistvara kavandatud kohtadesse. Määrake kindlaksmääratud paigaldustemperatuuri ja laadimismudeli jaoks langus. Liigne pinge võib kaablit ja poste üle pingutada; liigne vajumine võib vähendada tee-, vee- või juhtmekliirensit. Nurgakonstruktsioonid ja pikad ristumised nõuavad sageli eraldi arvutusi.
6. Aadressi sidumine ja maandus
ADSS-il pole metallist messengerit, kuid joonisel 8 ja rihmadega süsteemidel võivad olla metallist tugielemendid. Järgige marsruudi omaniku ühendus- ja maanduskujundust, sealhulgas järjepidevust, maanduse asukohti, korrosioonitõrjet ja indutseeritud{2}}pinge ettevaatusabinõusid. Maandust ei tohiks põllul improviseerida.
7. Paigaldage Closures, Slack ja Identification
- Leidke liitmikusulgurid ja klemmid, kust meeskonnad saavad neile ohutult juurde pääseda.
- Säilitage lõtk ilma painderaadiust rikkumata või posti ülekoormamata.
- Tihendage kaablisisendid ja säilitage sulguri keskkonnakaitseklass.
- Märgistage kaablid, kiud, marsruudid ja salvestused järjepidevalt.
8. Testige ja dokumenteerige installitud link
Vajadusel tehke installimiseel-või rullide testimine, seejärel testige lõpetatud linki kinnitatud lainepikkuse, käivitusmeetodi ja aktsepteerimispiirangute abil. OTDR-jäljed tuvastavad sündmused ja vahemaa, sisestus-kadude testimine aga kontrollib lõppu-lõpuni-kadu. Säilitage lähtejoone jäljed, splaissimise tulemused, kaablikirjed, rullide numbrid, marsruudi joonised ja erandite aruanded.
Projekti vastuvõtmise nõudeid koostavad ostjad saavad üle vaadatafiiberoptiliste kaablite testimise võimalusedja artikkel teemalkuidas ilm mõjutab välistingimustes kasutatavaid fiiberoptilisi kaableid.
Vastuvõtmise kontrollnimekiri pärast installimist
| Lava | Kontrollitavad üksused | Dokumendid, mida säilitada |
|---|---|---|
| Enne paigaldamist | Heakskiidetud kaablitüüp, marsruudi uuring, load, juurdepääs postidele, riistvara nimekiri ja rullide kontroll. | Heakskiidetud disain, marsruudi joonised, rullimiskirjed ja{0}}valmis märkmed. |
| Paigaldamise ajal | Tõmbejõud, painderaadius, vajumise seadistus, klambri paigutus, maandus ja lõtvumine. | Vajadusel paigalduslogi, erandite aruanne ja põllufotod. |
| Pärast paigaldamist | Sulguri tihendus, sildid, vahed, marsruudi järjepidevus ja nähtava ümbrise seisund. | Kui-ehitatud marsruudijoonis, sulgemisrekord ja etikettide ajakava. |
| Optiline testimine | OTDR-i sündmused, splaissi kadu, konnektori kadu ja lõpp-{0}}lõpuni{1}}sisestuse kadu. | Algtaseme OTDR-jäljed, sisestamise{0}}kaoaruanne ja aktsepteerimise kokkuvõte. |
| Üleandmine | Kiudude määramine, varukiud, juurdepääs hooldusele ja garantiiteave. | Lõplik testpakett, kaablite andmelehed, rullide numbrid ja hooldusdokumendid. |
Levinud vead ja nende tagajärjed
| Viga | Mis võib juhtuda | Parem praktika |
|---|---|---|
| Valik ainult meetri hinna järgi | Lisariistvara,{0}}töövalmis, hooldus ja enneaegne asendamine võivad ületada esialgse säästu. | Võrrelge installi- ja elutsükli{0}}kulusid marsruudinõuetega. |
| Üldise ulatuse väite kasutamine | Vale longus, ülekoormatud postid, ebapiisav kliirens või liigne kaabli pinge. | Nõuab koormuse eeldusi ja projekti -spetsiifilisi languse-andmeid. |
| Tuule, jää ja temperatuuri ignoreerimine | Suurem pinge, vibratsioon, galopp, kliirensi kadu ja riistvara väsimine. | Kasutage kohalikku keskkonnakoormuse ja marsruudi{0}}omaniku kriteeriume. |
| Eeldusel, et kõik ADSS-id sobivad elektriliinide lähedusse | Kuiv-rihma kaar, ümbrise kahjustus või ebaturvaline manuste valik. | Hinnake elektrivälja, reostust, ümbrise klassi ja kinnitustsooni. |
| Sobimatute klambrite kasutamine | Jope deformatsioon, mikropainutamine, sumbumise suurenemine ja lühem kasutusiga. | Kasutage kaabli läbimõõdu, koormuse ja konstruktsiooni jaoks heakskiidetud riistvara. |
| Tõmbepinge või painderaadiuse ületamine | Varjatud kiudude pinge, purunenud elemendid või suurenenud sumbumine. | Jälgige jõudu, kasutage õigeid rulle ja järgige andmelehte. |
| Tulevaste harupunktide unustamine | Rasked versiooniuuendused, lisaliited ja häirivad ümberehitused. | Enne paigaldamist planeerige sulgurid, klemmid, lõtkud ja varukiud. |
| Algtaseme testide vahelejätmine | Puudub usaldusväärne viide vastuvõtmise, garantii või tulevase vea asukoha kohta. | Hoidke rull-,{0}}installijärgse ja lõpliku lingi testimise kirjeid. |
Mis mõjutab õhukiudude paigaldamise kulusid?
Õhukiudude maksumust tuleks hinnata paigaldatud maksumusena, mitte ainult kaabli meetri hinnana. Odavam kaabel võib muutuda kallimaks, kui see nõuab lisariistvara,-tegemist, sagedast hooldust või väljavahetamist pärast ilmastikuolusid.
| Kuluartikkel | Mida see sisaldab | Miks see varieerub |
|---|---|---|
| Kaabel | Kiudude arv, kaabli struktuur, kest, veetõke ja erikaitse. | Suurem kiudude arv, tugevam tõmbekonstruktsioon või spetsiaalne kest suurendab kulusid. |
| Riistvara | Vedrustusklambrid,{0}}tupikliitmikud, soomusvardad, sõrmkübarad, kinnitustraat, maanduskomponendid ja sulgurid. | Pikemad vahekaugused, nurgad ja{0}}suure koormusega marsruudid nõuavad spetsiifilisemaid liitmikke. |
| Tehke-tööks valmis | Postide vahetus, kinnituste ümberpaigutamine, kliirensi korrigeerimine ja juurdepääsu ettevalmistamine. | Vanad postid, ülekoormatud postide ruum ja teeristmikud võivad tööd suurendada. |
| Tööjõud ja varustus | Meeskonna aeg, rullid, tõsteseadmed, liikluskorraldus ja ohutusalane ettevalmistus. | Juurdepääsu raskused, marsruudi pikkus, kohalikud tööjõukulud ja kommunaalteenuste reeglid mõjutavad hindu. |
| Splaissimine ja sulgurid | Fusion splaissing, pleisimisalused, sulguri paigaldus ja haruklemmid. | Rohkem juurdepääsupunkte ja kiudude arvu nõuab rohkem splaissitööd. |
| Testimine ja dokumenteerimine | OTDR-i testimine, sisestamise{0}}kaokatse, marsruudikirjed ja vastuvõtuaruanded. | Projekti vastuvõtmise nõuded ja kiudude arv mõjutavad katseaega. |
| Load ja kooskõlastused | Kommunaalteenuste heakskiidud, -teeluba-, teeload ja ülevaatused. | Regulatiivsed nõuded on riigiti, linnati ja marsruudi omanike lõikes erinevad. |
| Elatisabi | Juurdepääs remondile tulevikus, tagavarakiud, ladu ja asendusplaneerimine. | Avatud marsruudid, puud, tormid ja liiklusrisk võivad nõuda suuremat varuplaneerimist. |
Mida pakkuda enne hinnapakkumise küsimist
- Kasulik päring peaks võimaldama tarnijal marsruuti hinnata, mitte toote nime järgi arvata. Esitage võimalikult palju järgmisi üksusi:
- Projekti riik, asukoht ja rakendus.
- Marsruudi kogupikkus ja nõutavad rullide pikkused.
- Tüüpiline ulatus, maksimaalne ulatus, tee või jõe ristumiskohad ja nurga asukohad.
- Masti või torni tüüp, kinnituskõrgus ja saadaolev sideruum.
- Telekommunikatsiooni trass, jaotusliin, ülekandekoridor või muu elektrikeskkond.
- Kujundage tuul, jää, temperatuur ja kõik erilised vibratsiooninõuded.
- Nõutav kiudude arv, kiu tüüp ja võrgu topoloogia.
- Eelistatud kaablitüüp, kui see on juba valitud.
- Nõutav jope, veetõkke, närilistevastane-, jälgimisvastane-, soomus- või korrosioonikaitse.
- Nõutav tõmbe-, muljumis-, painderaadius{0}}ja temperatuuri jõudlus.
- Messenger materjali ja liimimise või maandamise nõue, kui see on kohaldatav.
- Vedrustus, ummik{0}}, kinnitus, sulgur ja lõtk{1}}salvesti riistvara ulatus.
- Kohaldatav standard, utiliidi spetsifikatsioon, katsearuanne ja sertifitseerimisnõuded.
- Kogus, pakkimine, trumli märgistus, tarnegraafik ja sihtkoht.
- Kui põhiteave pole saadaval, saatke esmalt marsruudi joonis, masti ajakava ja keskkonnatingimused. Seejärel saab kaabli tüübi kinnitada tehnilise ülevaatuse kaudu, mitte ainult kataloogi{1}}soovituse alusel.
KKK
K: Mis vahe on sise- ja välikaablil?
V: Sisekaabel rõhutab tavaliselt leegi jõudlust, paindlikkust ja hõlpsat marsruutimist. Väliskaabel nõuab vastavat vastupidavust päikesevalgusele, niiskusele, temperatuurimuutustele ja mehaanilisele koormusele.
K: Kas G.657A2 on alati parem kui G.652D?
V: Ei. G.657A2 tagab tavaliselt parema paindejõudluse, kuid õige valik sõltub marsruudi geomeetriast, kaabli konstruktsioonist, ühilduvusest, projekti spetsifikatsioonidest ja maksumusest.
K: Kas ma peaksin valima FRP või terastraadi?
V: FRP on mitte-metallist ja elektriliselt isoleeriv. Terastraat võib pakkuda tugevat tõmbetuge konkurentsivõimelise hinnaga, kuid on juhtiv. Valige liige tõmbetugevuse, marsruudi tingimuste ja elektri-ohutusnõuete järgi.
K: Millal peaksin kasutama eel{0}}lõpetatud kaablit?
V: Kasutage seda siis, kui paigalduskiirus, korratav pistiku kvaliteet ja kiire remont on prioriteetsed ning marsruudi pikkust saab täpselt planeerida.
K: Kas APC- ja UPC-pistikuid saab omavahel ühendada?
V: Neid ei tohiks tootmislingis otse paaritada. Nende ots{1}}pinna geomeetria on erinev, mis võib põhjustada liigset sisestuskadu ja peegeldust.
K: Miks võib tihe mähis suurendada kadu?
V: Väike või ebakorrapärane mähis võib tekitada makro{0}}- või mikro-painutust. Sellest tulenev optilise tee muutus suurendab sumbumist. Hoidke lõtku kaabli määratud painderaadiuses või sellest kõrgemal.
K: Kuidas tuleks kaablit pärast paigaldamist testida?
V: Kontrollige vähemalt marsruuti ja ühendusi ning mõõtke linki vastavalt projekti vastuvõtuplaanile. OLTS-i kasutatakse tavaliselt lõpp--lõpuni-kao jaoks, samas kui OTDR-i on kasulik sündmuste asukoha tuvastamiseks ja dokumenteerimiseks.
Järeldus
Õhukiudoptiline kaabel võib pakkuda tõhusat marsruuti telekommunikatsiooni-, FTTH- ja kommunaalkommunikatsiooniprojektide jaoks, kuid usaldusväärne jõudlus algab pigem marsruudi kavandamisest kui kataloogi nimetamisest. ADSS, joonis 8, OPGW ja lashed fiber kasutavad erinevaid tugimeetodeid ja lahendavad erinevaid tehnilisi probleeme.
Enne kaabli heakskiitmist määrake kindlaks marsruut, ulatus ja koormuseeldused, elektrikeskkond, kiudplaan, ümbrise kaitse, pinge- ja paindepiirid, riistvara, paigaldusmeetod ja vastuvõtutestid. Täielik päring vähendab spetsifikatsioonide muudatusi, paigaldusviivitusi ja välditavat hooldusriski.
Projekti-spetsiifilise soovituse saamiseks valmistage ette marsruut ja laadimisteave ülal javõtke ühendust projektimeeskonnaga.
